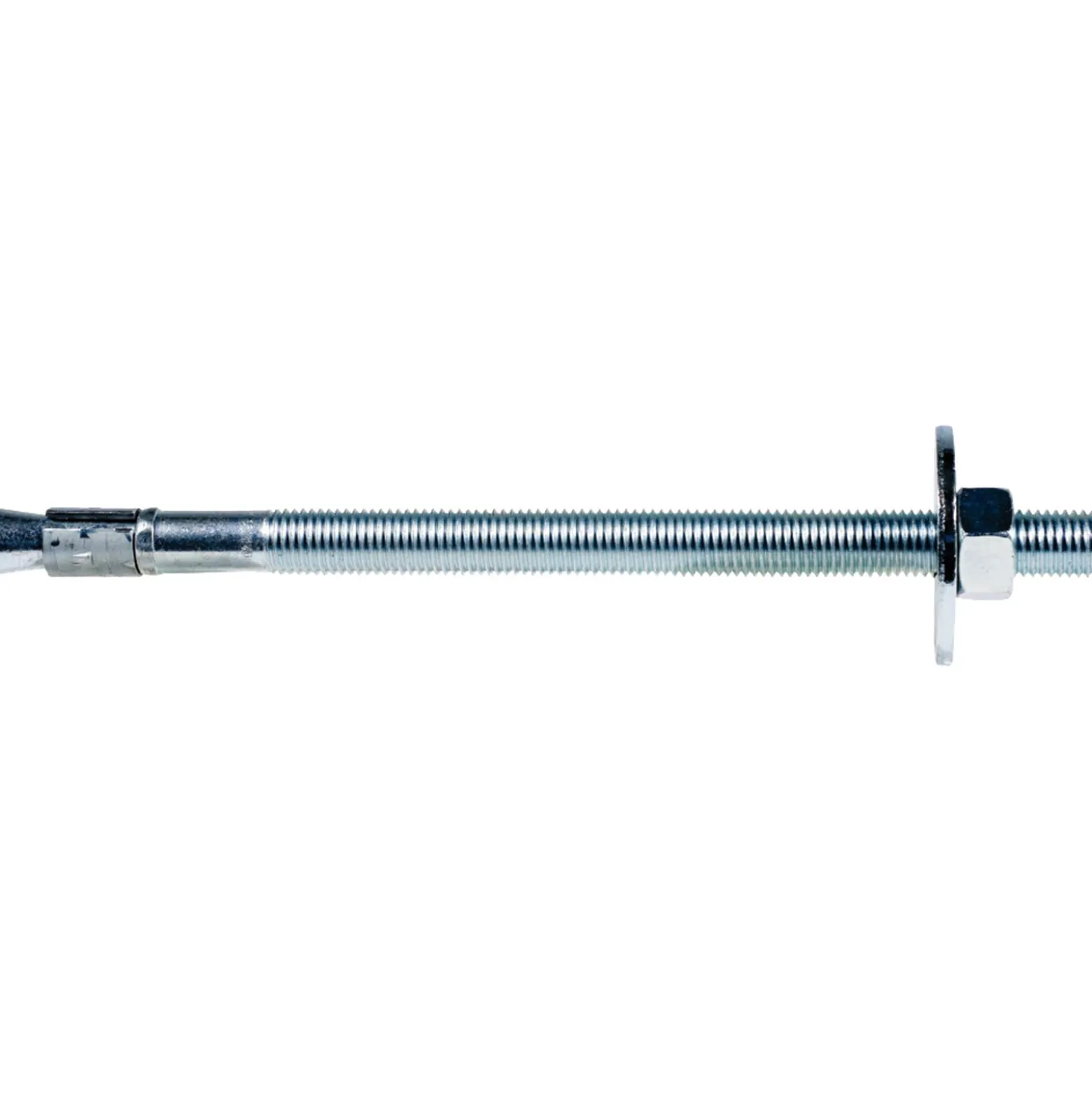

Fischer 10x Bolzenanker FBN II 12/140 mit großer Scheibe – 045581

Der fischer Bolzenanker FBN II mit großer Unterlegscheibe ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. Dank des langen Gewindes und der zwei Verankerungstiefen ist der fischer Bolzenanker FBN II besonders flexibel einzusetzen. Neben der Vorsteck- und der Durchsteckmontage ist der Bolzenanker auch für die Abstandsmontage geeignet. Mit der vormontierten großen Unterlegscheibe ist der Stahlanker aus galvanisch verzinktem Stahl für die Befestigung von Auflagerbalken und Schwellen sowie anderen Holzkonstruktionen zu empfehlen.

Vorteile

• Die größere Unterlegscheibe beim FBN II GS sorgt für eine große Auflagefläche und ermöglicht so die Befestigung von Holzkonstruktionen.
• Die vormontierte Unterlegscheibe sorgt für einen schnellen Montagefortschritt.
• Die Standardverankerungstiefe erreicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.
• Zudem ist der Anker sehr gut für große Anbauteildicken geeignet.
• Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und Abstandsmontagen und erhöht so die Flexibilität.
• Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für eine spürbar einfache Montage.
• Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und sorgt so für ein zeitsparendes Montieren und Demontieren des Anbauteils.

Anwendungen

• Ankerplatten mit Langlöchern
• Fassaden-Unterkonstruktionen mit Langlöchern
• Holzkonstruktionen
• Zuganker
• Balkenverankerungen

Baustoffe
Zugelassen für:

• Beton C20/25 bis C50/60, ungerissen

Auch geeignet für:

• Beton C12/15
• Naturstein mit dichtem Gefüge

Funktionsweise

• Der FBN II GS ist geeignet für die Vor- und Durchsteckmontage. Bedingt auch für die Abstandsmontage.
• Vor der Montage die Sechskant-Mutter in die optimale Position bringen. (Der Einschlagzapfen steht ca. 3 mm aus der Sechskant-Mutter hervor).
• Beim Aufbringen des Drehmoments wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
• Die Kopfprägung ermöglicht eine einfache Kontrolle der Verankerung.
• Bei Serienmontage empfehlen wir die Verwendung des Bolzenanker- Setzwerkzeugs FABS.
