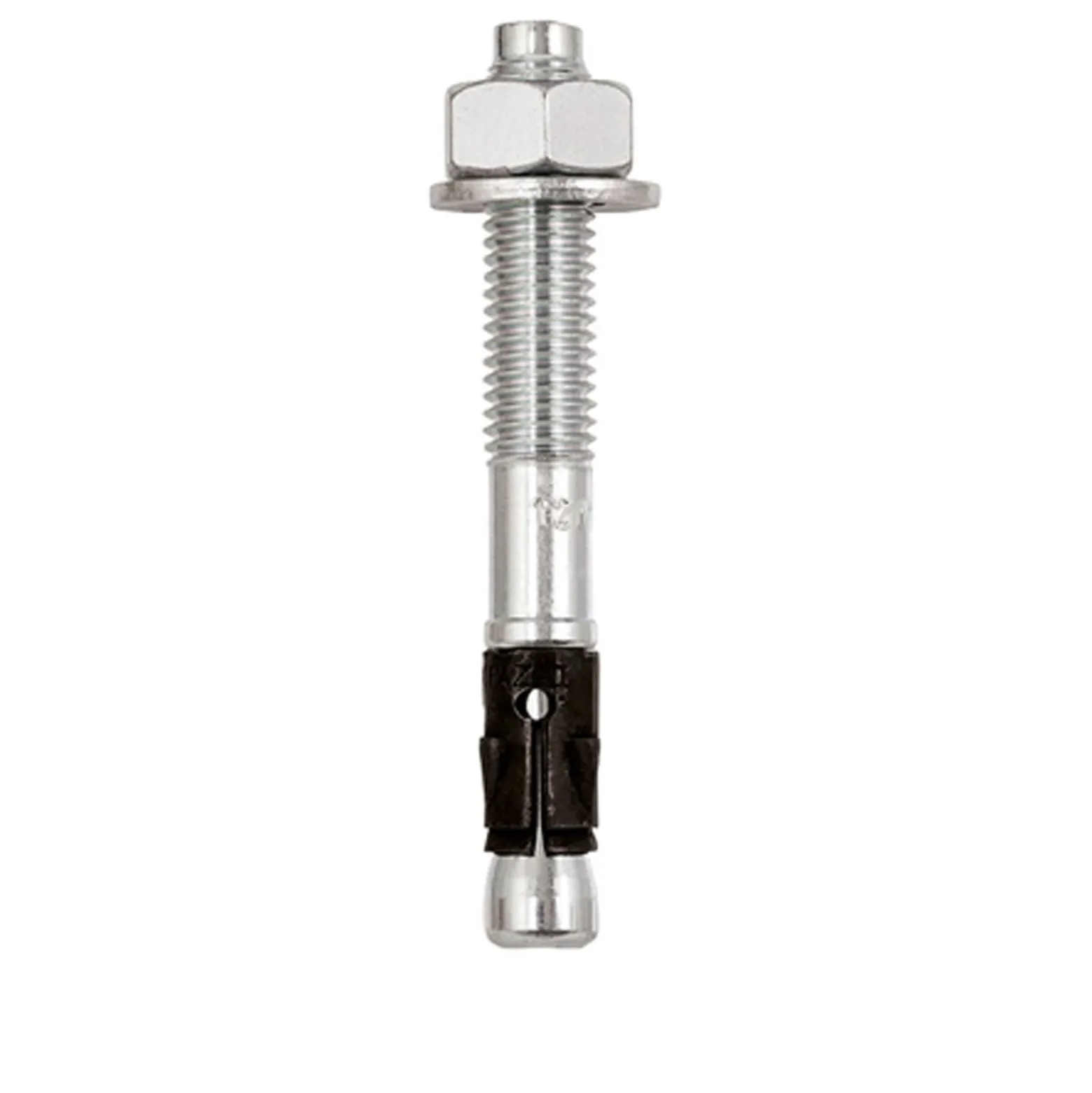

Fischer 20x Bolzenanker FAZ II 10/80 galvanisch verzinkt – 094985

Der fischer Bolzenanker FAZ II ist der Stahlanker für höchste Ansprüche. Mit deStahlanker werden schwere Lasten in gerisseneBeton befestigt. Der FAZ II kann dank der zwei Verankerungstiefen und der einfachen Montage besonders flexibel eingesetzt werden. Der bewährte Spreizclip leitet die Lasten besonders sicher in den Beton ein und ermöglicht die höchste Tragfähigkeit. Mit der Ausführung aus galvanisch verzinkteStahl werden Lasten iInnenbereich befestigt. Ideal ist der Stahlanker beispielsweise für die Befestigung von Geländern, Kabeltrassen und Konsolen.

Vorteile

• Nach der neuen Bewertung (ETA) erhöhen sich die Zugtragfähigkeiten entscheidend. Dadurch werden weniger Anker benötigt.
• Die variablen Verankerungstiefen bei den Größen M8 bis M16 ermöglichen erstmals ein millimetergenaues Anpassen an die Lasten.
• Die Ausführung mit Hutmutter bietet eine optisch schöne Verankerung und schützt aufgrund der runden Forauch vor Verletzungen.
• Der erste Bolzenanker M6 mit einer ETA Bewertung Option 1, für sichere und zugelassene Verankerungen.
• Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit.

Anwendungen

• Stahlkonstruktionen
• Geländer
• Konsolen
• Leitern
• Kabeltrassen
• Maschinen
• Treppen
• Tore
• Fassaden
• Holzkonstruktionen

Baustoffe

Zugelassen für:

• Beton C20/25 bis C50/60, gerissen und ungerissen

Auch geeignet für:

• Beton C12/15
• Beton C80/95 (Gutachten vorhanden)

Funktionsweise

• Der FAZ II ist geeignet für die Vor- und Durchsteckmontage und durch das lange Gewinde auch optimal für Abstandsmontagen.
• BeiAnziehen der Mutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
• Bei Erreichen des vorgegebenen Drehmoment ist der Anker zulassungskonforgesetzt.
• Bei Serienmontage empfehlen wir die Verwendung der Bolzenanker-Setzwerkzeuge FABS bzw. FA-ST.

Merkmale

• Bohrernenndurchmesser: 10 [mm]
• Bolzenlänge: 165 [mm]
• Dübellänge: 165 [mm]
• Oberflächenschutz: GALV
• Werkstoff (ETIM): gehärteter Stahl
• Material: galvanisch verzinkter Stahl
• Nutzlänge: 100 [mm]
• Verpackungsvariante: Faltschachtel
• Gewinde: M10 [mm]
• Gewinde: 10 x 123 (M10X123) [mm]
• Max. Nutzlänge: 80 [mm]
• Max. Dicke des Anbauteils: 80 [mm]
• Max. Nutzlänge hef,max./hef,min.: 80 / 100 (80/100) [mm]
• Min. Bohrlochtiefe bei Durchsteckmontage: 155 [mm]
• Min. Bohrlochtiefe bei Vorsteckmontage: 80 [mm]
• Max. Anbauteildicke (reduziert): 100 [mm]
• Max. Anbauteildicke (standard): 80 [mm]
• Schlüsselweite: 17 [mm]
• Seismic-Zulassung: C1 / C2
• U-Scheibe (Außendurchmesser x Dicke): 20 x 2 [mm]
• Verankerungstiefe (reduziert): 40 [mm]
• Verankerungstiefe (standard): 60 [mm]
• Verankerungstiefe hef,max/hef,min: 60 / 40 [mm]
• Werkstoffgüte: Sonstige (SONSTIGE)
