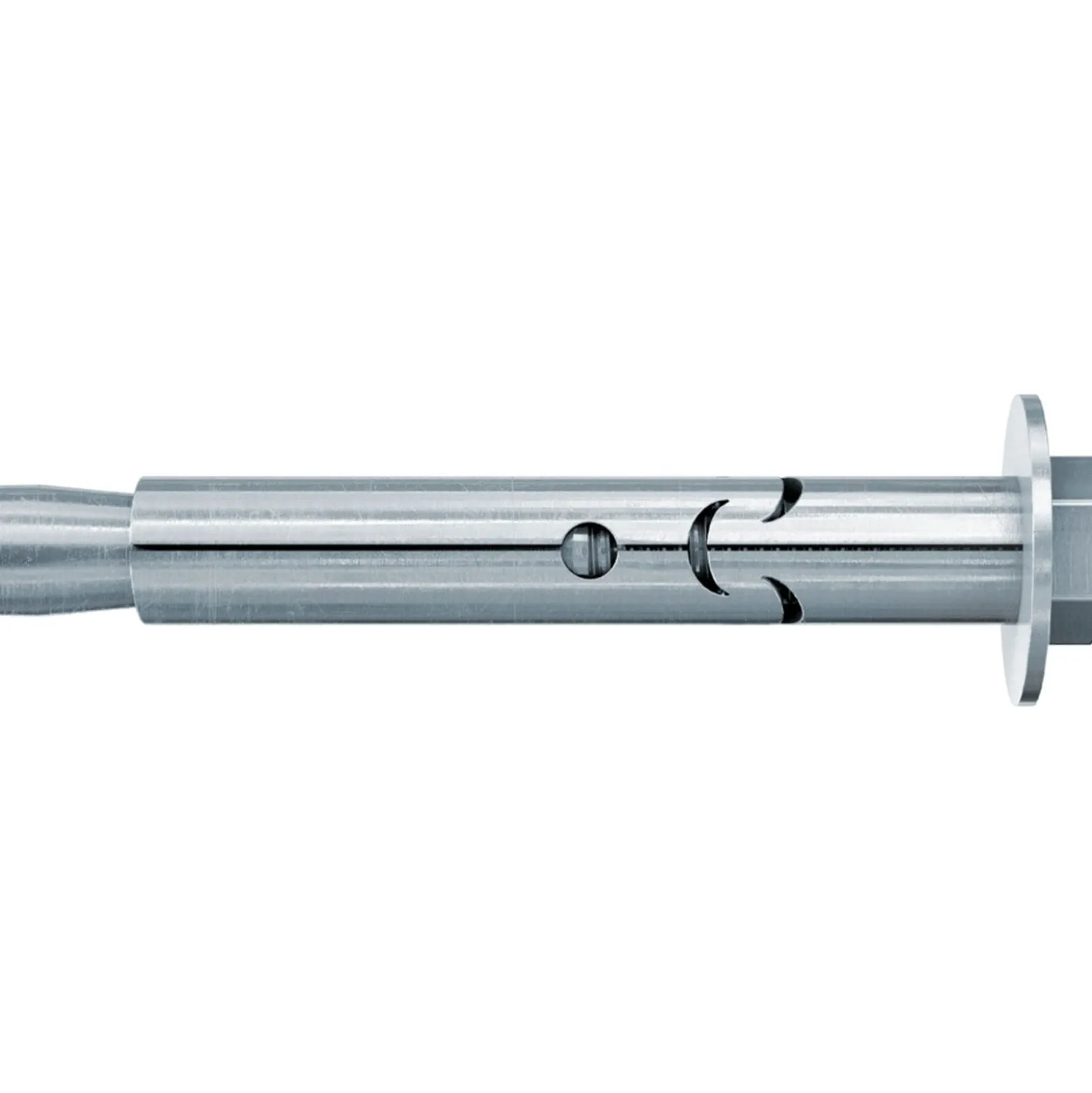

Fischer 20x Hülsenanker FSA 10/60 S – 068525

Der fischer Hülsenanker FSA-S ist ein Anker aus galvanisch verzinktem Stahl mit Sechskantschraube für konstruktive Befestigungen. Der FSA-S wird in der zeitsparenden Durchsteckmontage gesetzt. Beim Anziehen wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Die Ausstanzungen nehmen den Anzugsschlupf wie eine Knautschzone auf. So wird das Anbauteil an den Verankerungsgrund herangezogen. Der fischer Hülsenanker FSA-S ist ideal für die Befestigung von nicht sicherheitsrelevanten Befestigungen wie Konsolen, Handläufen oder Kabeltrassen in ungerissenem Beton.

Vorteile

• Die optimierte Geometrie minimiert die Setzenergie und ermöglicht so die Verwendung bei sehr beengten Platzverhältnissen. Dies sorgt für eine anwenderfreundliche Montage.
• Die Ankerkonstruktion ermöglicht unterschiedliche Kopfformen für flexible Gestaltungsmöglichkeiten: Sechskantkopf (Typ S), Bolzenversion mit Mutter und Scheibe (Typ B).
• Die lösbare Schraubverbindung ermöglicht die oberflächenbündige Demontage.

Anwendungen

• Handläufe
• Konsolen
• Leitern
• Kabeltrassen
• Tore
• Fassaden
• Temporäre bzw. konstruktive Befestigungen

Baustoffe

Geeignet für:

• Beton C12/15 bis C20/25, ungerissen
• Naturstein mit dichtem Gefüge

Funktionsweise

• Der FSA ist geeignet für die Durchsteckmontage.
• Durch das Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand.
• Die halbmondförmigen Ausstanzungen nehmen den Anzugsschlupf wie eine Knautschzone auf, so dass das Anbauteil an den Verankerungsgrund herangezogen wird.

Merkmale

• Drehmoment zum Verankern: 25 Nm
• Befestigungsstärke:60 mm
• Bolzenlänge:120 mm
