Fischer 25x Einschlaganker EA II M12 D – 48407

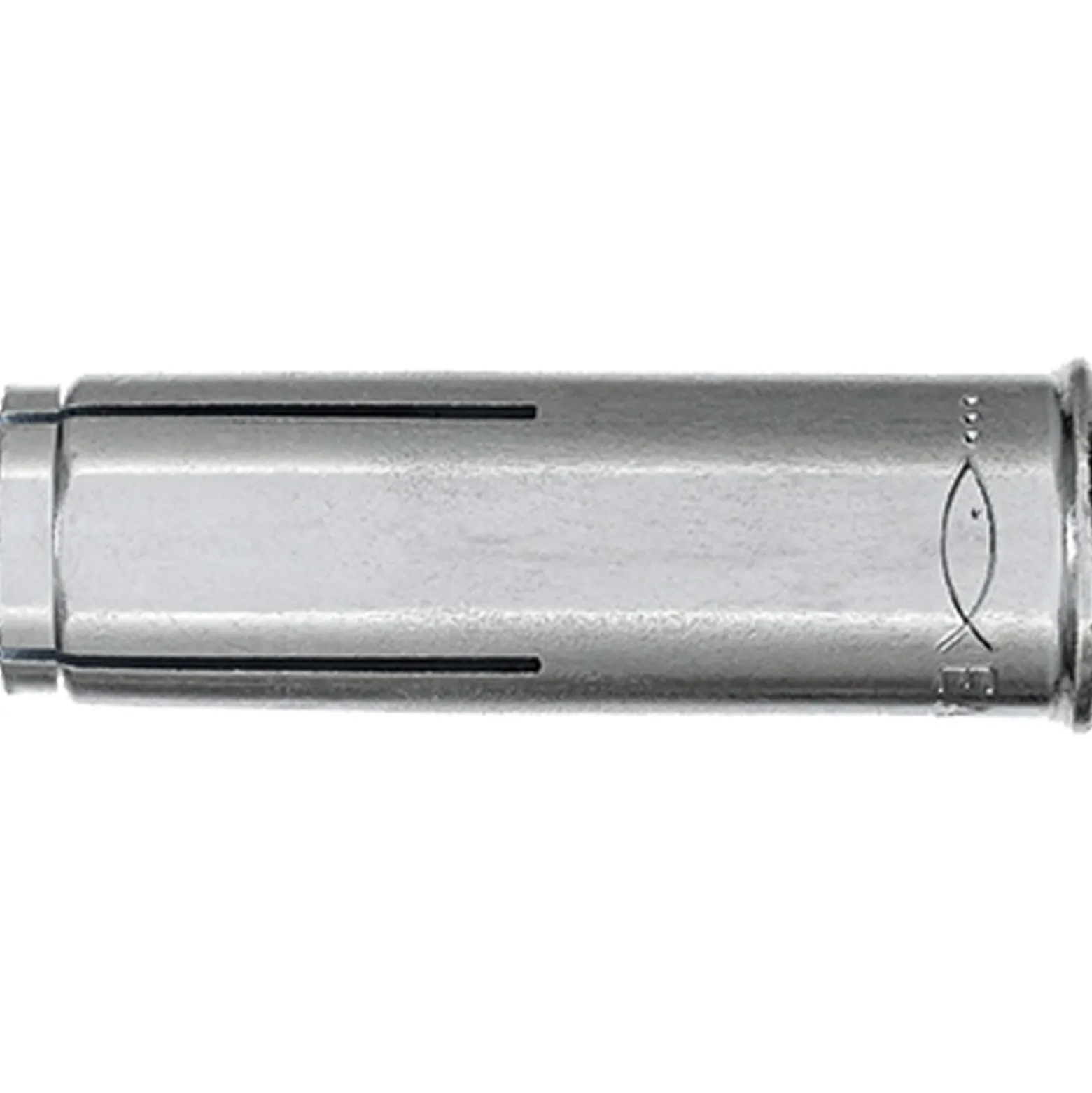

Der fischer Einschlaganker EA II M 12 D ist ein Innengewindeanker aus galvanisch verzinktem Stahl. Der Einschlaganker wird mit dem Hammer oberflächenbündig zum Verankerungsgrund gesetzt. Mit dem Einschlagwerkzeug EAW H Plus wird die Hülse durch das Eintreiben des innen liegenden Stiftes aufgespreizt und verspannt sich gegen die Bohrlochwand. Für eine korrekte Verspreizung muss kein Drehmoment auf die Schraube oder die Gewindestange aufgebracht werden. Der fischer Einschlaganker EA II M 12 D ist ideal für die Befestigung von Diamantbohrgeräten und Diamantsägen.

Vorteile

• Durch den angeprägten Rand wird ein Tieferrutschen der Ankerhülse verhindert und eine problemlose Schlagmontage sichergestellt.
• Das metrische Innengewinde erlaubt die Verwendung handelsüblicher Schrauben oder Gewindestangen für die ideale Anpassung an die Anwendung.
• Das Maschinensetzgerät EMS ermöglicht, insbesondere bei Serieninstallationen, eine kräfteschonende Montage.
• Die beim Verspreizen mit dem Setzwerkzeug EHS Plus aufgebrachte Prägung vereinfacht die Kontrolle der Verankerung und bietet hohe Anwendungssicherheit.
• Fixierpunkt auf hef 25 mm gegen unbeabsichtigtes Herausfallen des Dübels vor Verspreizen.
• Der schwarze Befestigungspunkt verhindert, dass der Anker bei Überkopfmontage aus dem Bohrloch fällt.

Anwendungen

• Rohr- und Lüftungsleitungen
• Sprinkleranlagen
• Kabeltrassen und Leitern
• Gitter
• Stahlkonstruktionen
• Maschinen
• Konsolen
• Schalungsstützen

Baustoffe

Zugelassen für:

• Beton C20/25 bis C50/60, gerissen und Spannbeton-Hohlplatten C30/37 bis C50/60 für die Verwendung als Mehrfachbefestigung von nichttragenden Systemen
• Beton C20/25 bis C50/60, ungerissen

Auch geeignet für:

• Beton C12/15
• Naturstein mit dichtem Gefüge

Funktionsweise

• Der EA II ist für die Vorsteckmontage geeignet.
• Einschlaganker ins Bohrloch einsetzen und mit dem Hammer bündig zur Oberfläche des Verankerungsgrunds eintreiben.
• Danach wird mit dem Einschlagwerkzeug EHS Plus (alternativ Maschinensetzgerät EMS) die Hülse durch das Eintreiben des innenliegenden Stifts aufgespreizt und gegen die Bohrlochwand verspannt.
• Die Einschlagwerkzeuge müssen für eine korrekte Verspreizung auf dem Rand des Ankers aufsitzen.
