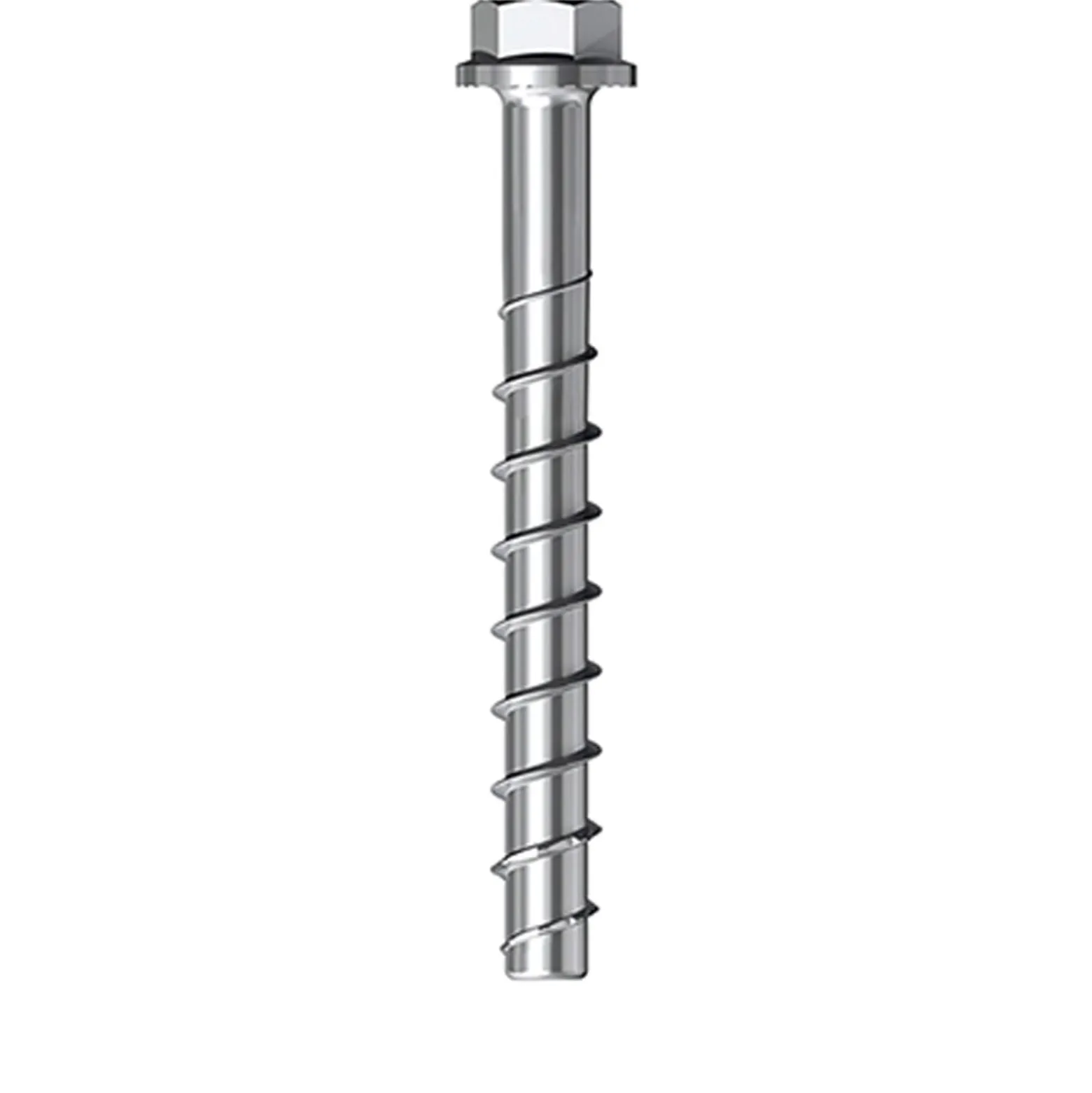

Fischer 50x ULTRACUT FBS 10 x 90 35/25/5 US – 536861

Die fischer UltraCut FBS II ist die Betonschraube für höchsten Montagekomfort. Die spezielle Sägezahngeometrie ermöglicht ein schnelles Einschneiden in den Beton. Bei Montagen in Decke oder Boden ist keine Bohrlochreinigung notwendig. Dank nationaler Zulassung ist die Mehrfachverwendung bei temporärer Verankerung z. B. im Schalungsbau geregelt. Zur Montage der Mauerschraube wird ein Tangential-Schlagschrauber mit Schlagschrauber tauglicher Nuss oder ein spezieller TX Bit empfohlen. Ideal ist die Betonschraube beispielsweise für die Befestigung von Geländern, Anprallschutz, Konsolen oder Schalungsstützen.

Vorteile

• Größte Flexibilität in Last und Anbauteildicke durch bis zu drei zugelassene Einschraubtiefen.
• Die spezielle Sägezahngeometrie ermöglicht ein schnelles Einschneiden in den Beton.
• Bei vertikaler Montage (in Decken und Böden) und der Verwendung von Hohlbohrern ist eine Bohrlochreinigung nicht erforderlich. Bei Bohrungen in den Boden muss 3x Bohrdurchmesser tiefer gebohrt werden.
• Die spreizdruckfreie Verankerung (Hinterschnitt) sorgt für geringste Rand- und Achsabstände.
• Die ETA Bewertung deckt die Anwendung in gerissenem Beton, sowie die seismischen Leistungskategorien C1 und C2 ab.
• Die zulassungskonforme Justage erlaubt es, die Betonschraube 2x zu lösen, das Anbauteil zu unterlegen und/oder auszurichten.
• Die nationale Zulassung regelt die Mehrfachverwendung bei temporärer Verankerung (z.B. Schalungsbau).

Anwendungen

• Geländer
• Konsolen/Grundplatten
• Metallprofile
• Regalanlagen
• Anprallschutz
• Schwellen-/Balkenverankerungen
• Temporäre Verankerung von z. B. Baustelleneinrichtungen
• Schalungsstützen
• Verstärkung von Brücken
• Sanierung von maroden oder alten Gebäuden
• Sanierung von Parkhäusern

Baustoffe

Zugelassen für:

• Beton C20/25 bis C50/60, gerissen und ungerissen
• Verstärkung bestehender Betonkonstruktionen

Auch geeignet für:

• Beton C12/15
• Vollbaustoffe
• Mauerwerk mit dichtem Gefüge

Funktionsweise

• Die UltraCut FBS II ist geeignet für die Durchsteckmontage.
• Bei Montage in Decke und Boden oder unter Verwendung von Hohlbohrern ist eine Bohrlochreinigung nicht erforderlich. Bei Bohrungen im Boden muss 3x Bohrdurchmesser tiefer gebohrt werden.
• Zur Montage wird ein Tangential-Schlagschrauber mit Schlagschrauber tauglicher Nuss oder ein spezieller TX Bit empfohlen.
• Mit Anliegen des Schraubenkopfes am Anbauteil, so dass die Schraube sich nicht mehr weiter eindrehen lässt, ist die korrekte Montage der Schraube gewährleistet (optische Setzkontrolle).

Merkmale

• ETA-Zulassung: Ja
• DIBt-Zulassung: Ja
• Bohrernenndurchmesser d0: 10 mm
• min. Bohrlochtiefe bei Durchsteckmontage h1: 100 mm
• Schraubenabmessung ds x ls: 12 x 90 mm
• Einschraubtiefe mit Anbauteildicke hnom1 / tfix: 55 / 35 mm
• Einschraubtiefe mit Anbauteildicke hnom2 / tfix: 65 / 25 mm
• Einschraubtiefe mit Anbauteildicke hnom3 / tfix: 85 / 5 mm
• Antrieb: SW 15
