Fischer Langschaftdübel SXRL 10×80 T K (4) – 536190

Top Features

• ETA-Bewertung mit hervorragenden Lastwerten: sichere Mehrfachbefestigungen von nicht tragenden Systemen in Beton und Mauerwerk.
• Das lange Spreizelement macht den SXRL vielseitig in der Anwendung.
• Lasten werden durch Dübelgeometrie gleichmäßig in Baustoff eingeleitet. Dadurch werden bei dünnwandigen Baustoffen Stege nicht zerstört.
• Leichte Montage: Rippen verhindern beim Tiefersetzen das Mitdrehen des Dübels.

Vorteile

• Das lange Spreizelement mit multiplen Verankerungstiefe 50, 70 und 90 mm für SXRL 8 und SXRL 10 und 70 und 90 mm für SXRL 14 macht den SXRL zu einem vielseitig einsetzbaren Produkt.
• Durch die besondere Geometrie des Dübels verteilen sich die Haltekräfte gleichmäßig im Bohrloch.
• Die Zulassung zur Einzelpunktbefestigung in gerissenem Beton macht den SXRL 10 bei Anwendungen, wie z.B. der Befestigung von Vordächern und Außengeländern, zum Spezialisten in Beton und zu einer wirtschaftlichen Alternative gegenüber Stahlankern.
• Beim Tiefersetzen verhindern die längeren Rippen ein Mitdrehen des Dübels bei der Montage.
• SXRL 10 und 14 sind zusätzlich für Anwendungen, die auf Druck beansprucht werden zugelassen und darf für Fassadenkonstruktionen verwendet werden, die ohne Wandhalter auf Abstand montiert werden.
• Der SXRL mit Nutzlängen bis 290 mm bietet für jede Anwendung den richtigen Dübel.

Funktionsweise

• Der SXRL ist geeignet für die Durchsteckmontage.

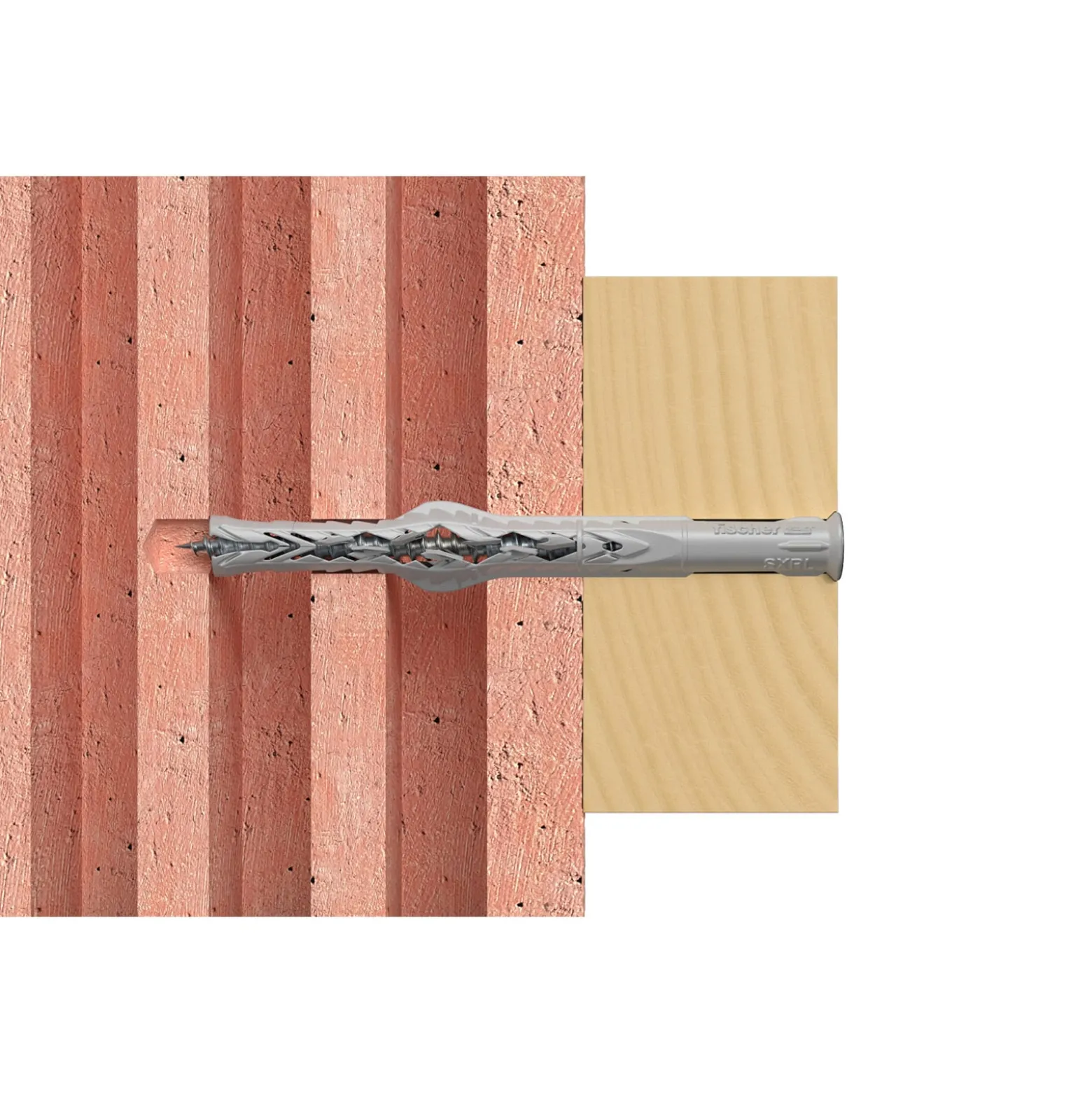

• In Lochsteinmauerwerk wird durch die zwei Spreizzonen eine untergrundschonende Krafteinleitung gewährleistet. Die porösen Steinstege werden durch die zweite Spreizzone nicht zerstört und können dadurch zur Kraftweiterleitung herangezogen werden.
• Die zwei Spreizzonen vereinen sich im Porenbeton und Vollbaustoffen zu einem langen Spreizelement und garantieren eine gleichmäßige, flächige Lastverteilung in den Untergrund.

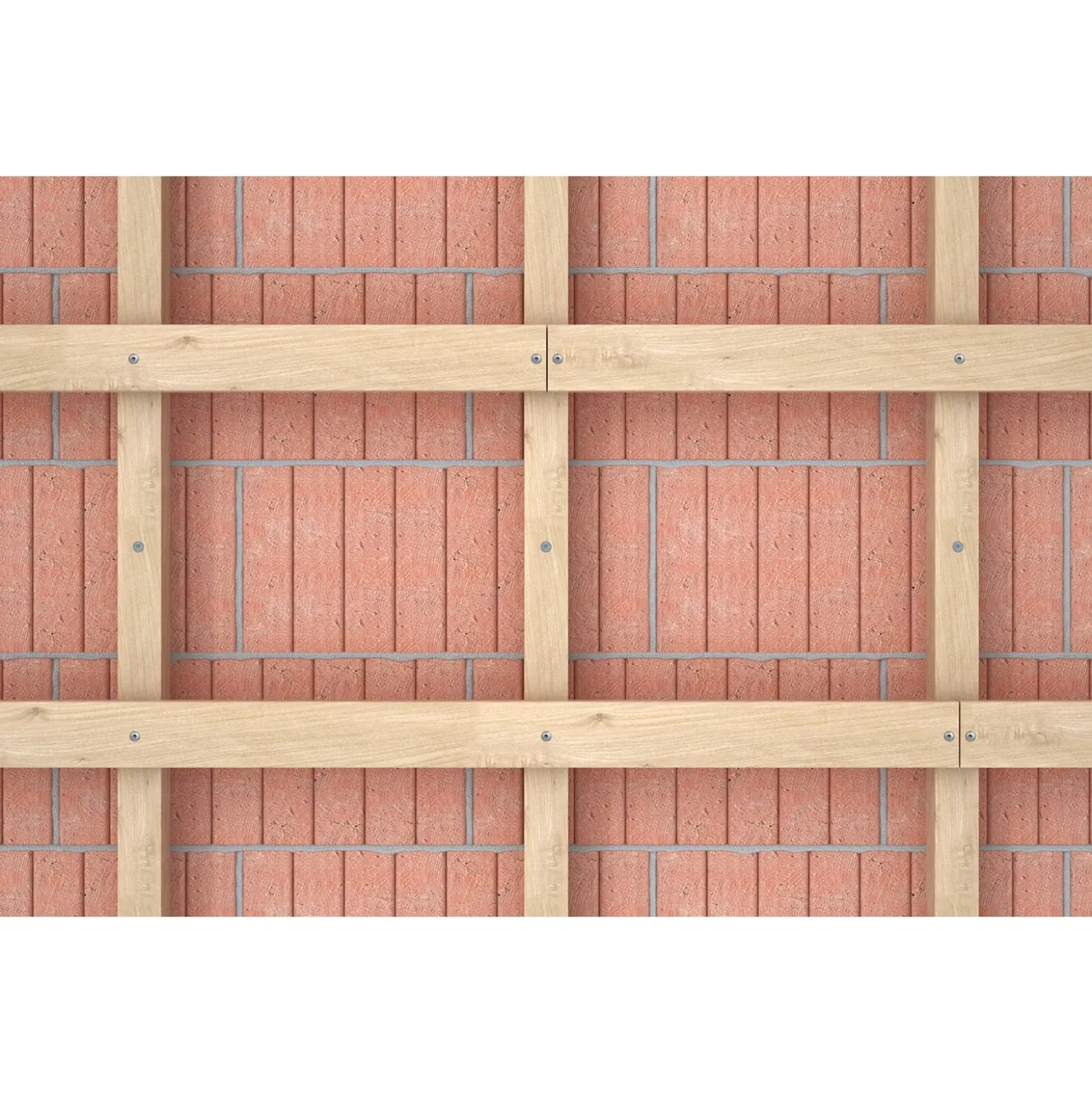

• Empfehlenswert zur Befestigung von Holzkonstruktionen.
• Bei Metallkonstruktionen sind Dübel mit breitem Hülsenrand und Sechskantschrauben mit angeformter Unterlegscheibe zu empfehlen.

Anwendungen

• Bewegungsmelder
• Fenster
• Führungsschienen
• Garderoben
• Handläufe
• Heizkörper
• Jalousien / Klappläden
• Kabelkanäle
• Kabelrinnen
• Küchenhängeschränke
• Leuchten
• Metallhalterungen
• Metallwinkel
• Tore und Türen
• TV-Konsolen
• Wandbekleidungen
• Wandregale

Baustoffe

Zugelassen für

• Hochlochziegel
• Porenbeton
• Hohlblock aus Leichtbeton
• Kalksand-Lochstein
• Wärmedämmblöcke
• Vollblock aus Leicht- und Normalbeton
• Vollziegel
• Kalksand-Vollstein
• Beton ≧ C12/15

Auch geeignet für:

• Naturstein mit dichtem Gefüge
• Vollgips-Platten

Merkmale

• Abstandsmontage: nein
• Durchsteckmontage: ja
• Vorsteckmontage: nein
• Zulassung / Bewertung: Mauerwerk
• Zulassung / Bewertung: Porenbeton
• Zulassung / Bewertung: Beton

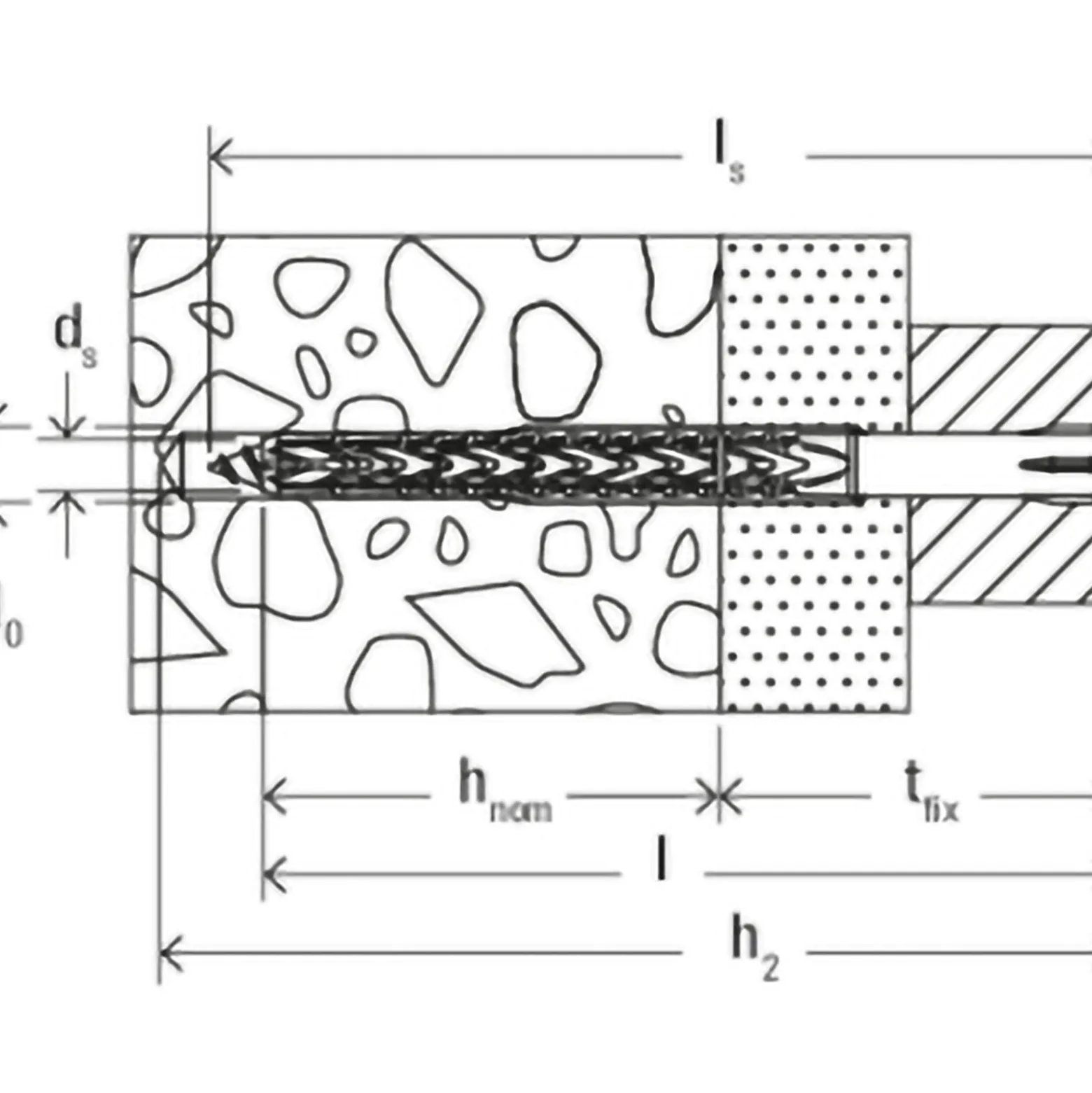

• Nutzlänge bei Verankerungstiefe 50 mm: 30 mm
• Nutzlänge bei Verankerungstiefe 70 mm: 10 mm
• Oberflächenschutz: sonstige
