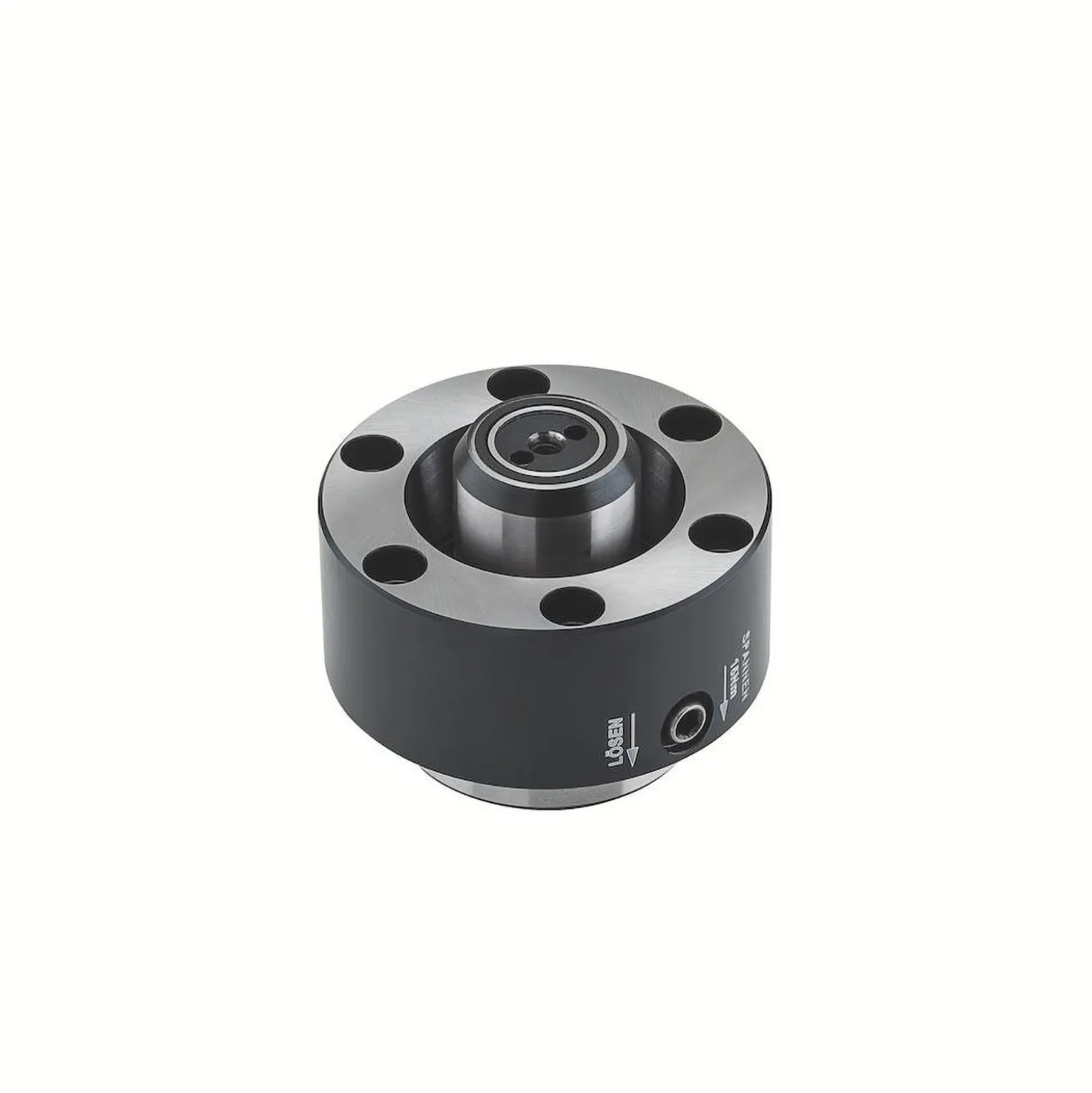

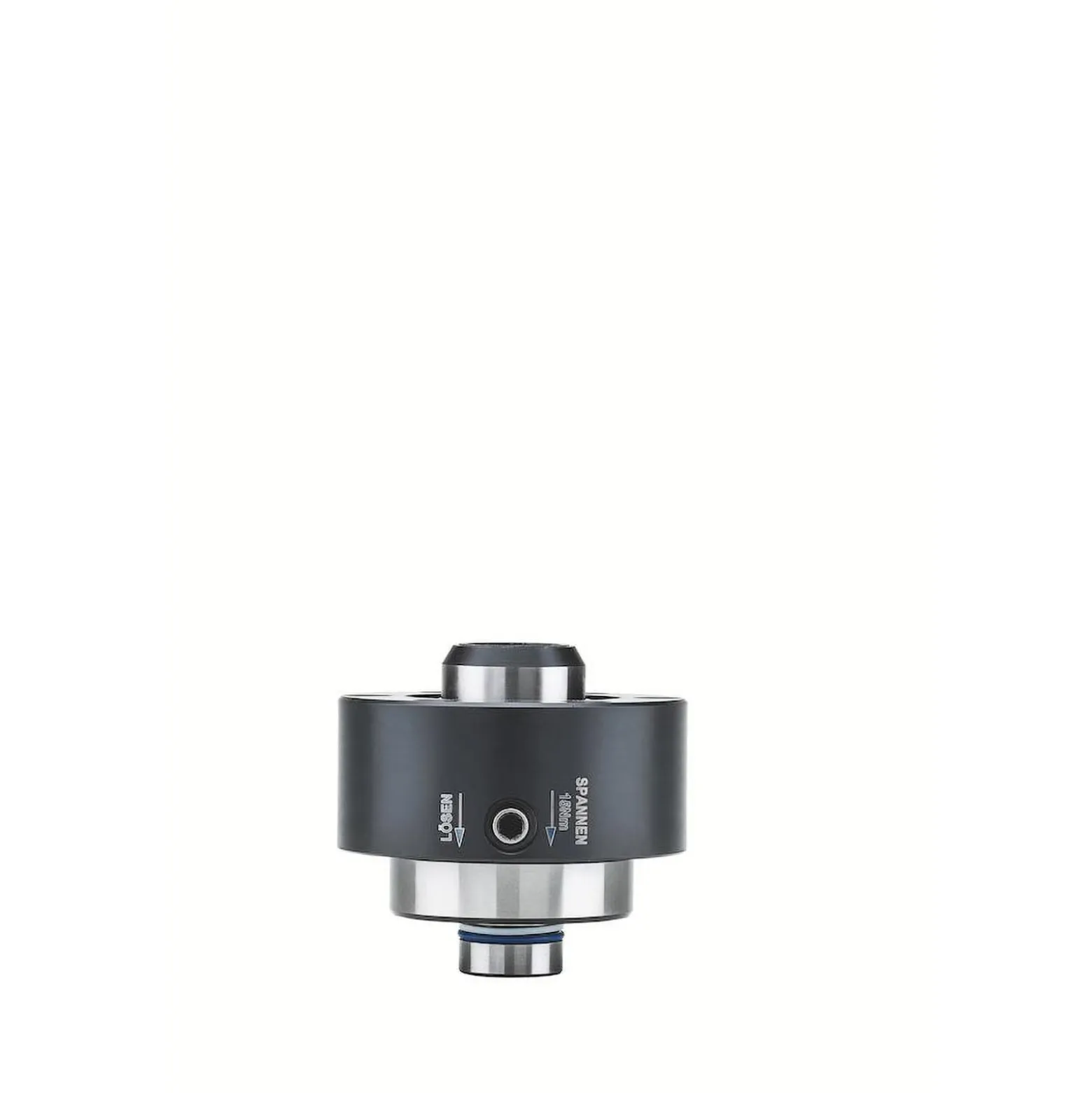

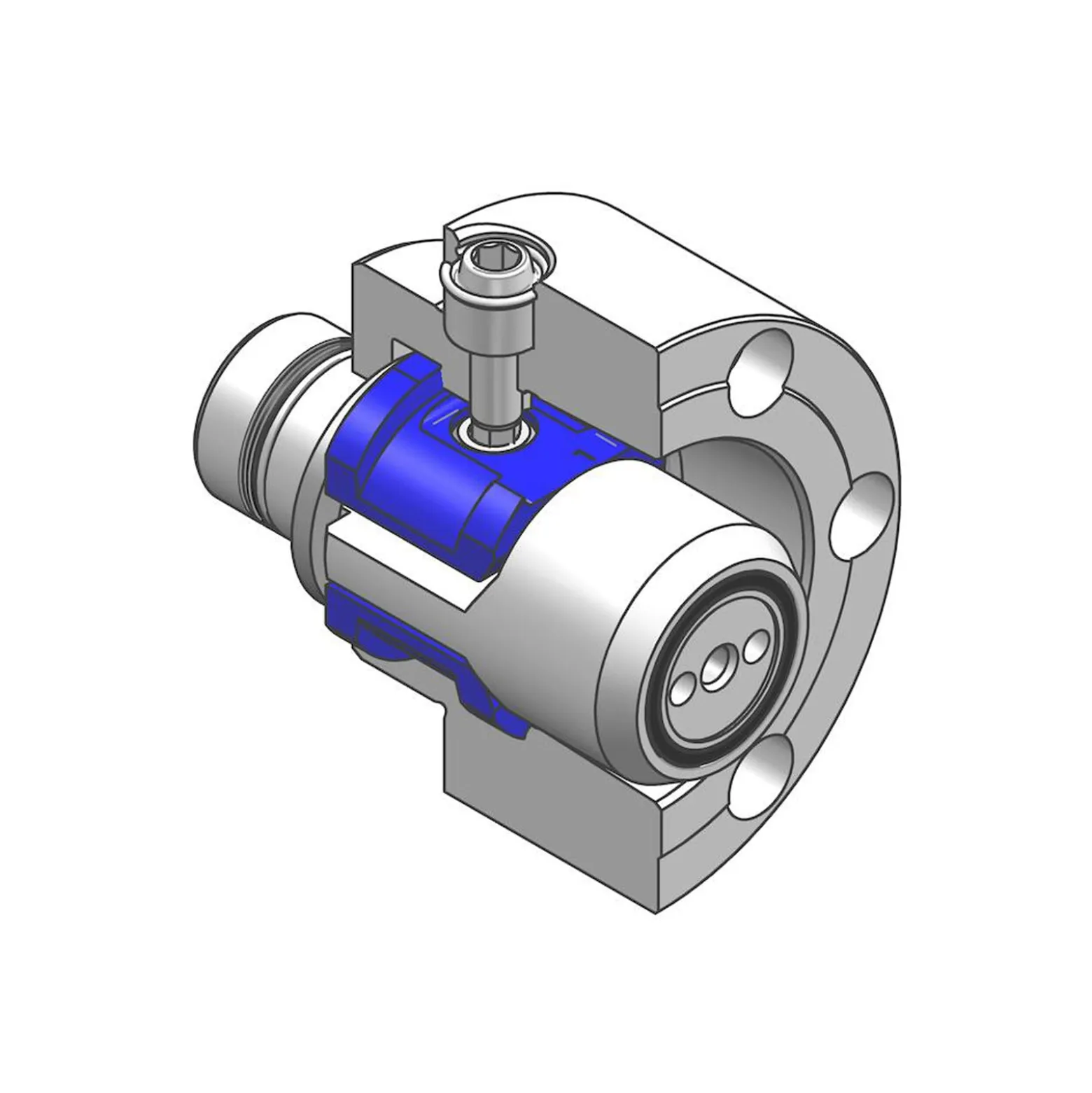

Röhm Anbauflansch mit Einbauspannsatz HSK-C, Nenngröße 50 – 820804

Kurzbeschreibung

• HSK-C für Werkzeugschäfte A/C/T.

Technische Merkmale

• Wuchtgüte G 2,5
• Zentrale Kühlmittelzuführung (außer Größe 25)

Einsatzbereiche

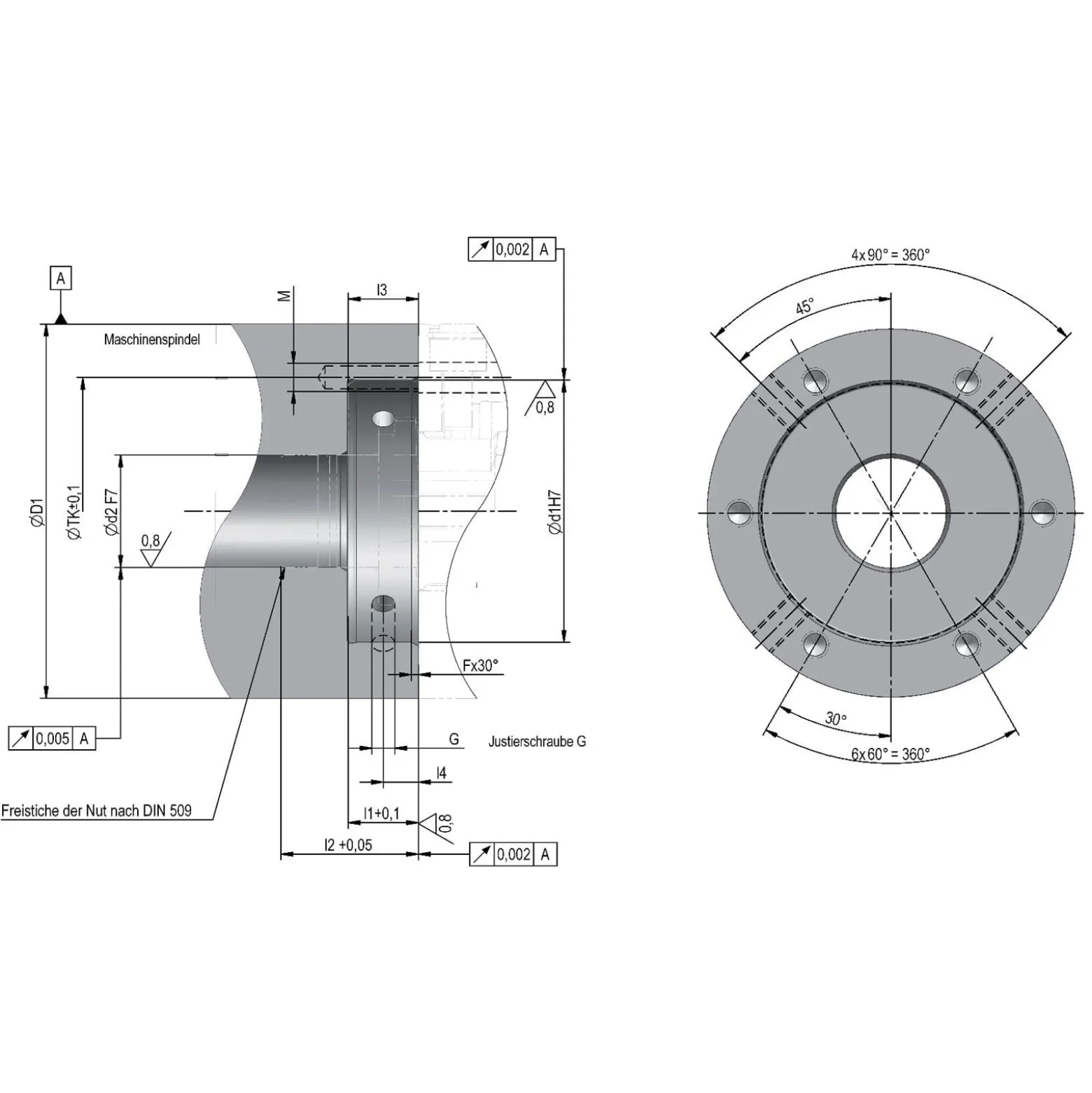

• Zum Anbau an Spindeln, Revolver, etc.

Vorteile

• Überzeugend einfache Konstruktion für hohe Zuverlässigkeit und einfache Montage
• Sicheres Ausstoßen der Werkzeuge beim Lösen durch den Führungsbolzen
• Keine negative Beeinflussung des HSK-Kegels, da die Betätigungsschraube im Bereich des Mitnehmers liegt

Weitere Infos

• Anbauflansch mit Einbauspannsatz HSK-C, Nenngröße 50, Genauigkeitsausführung mit zentraler Kühlmittelzuführung, komplett mit Einbauspannsatz für Hohlschaft DIN 69893 HSK-C und -A

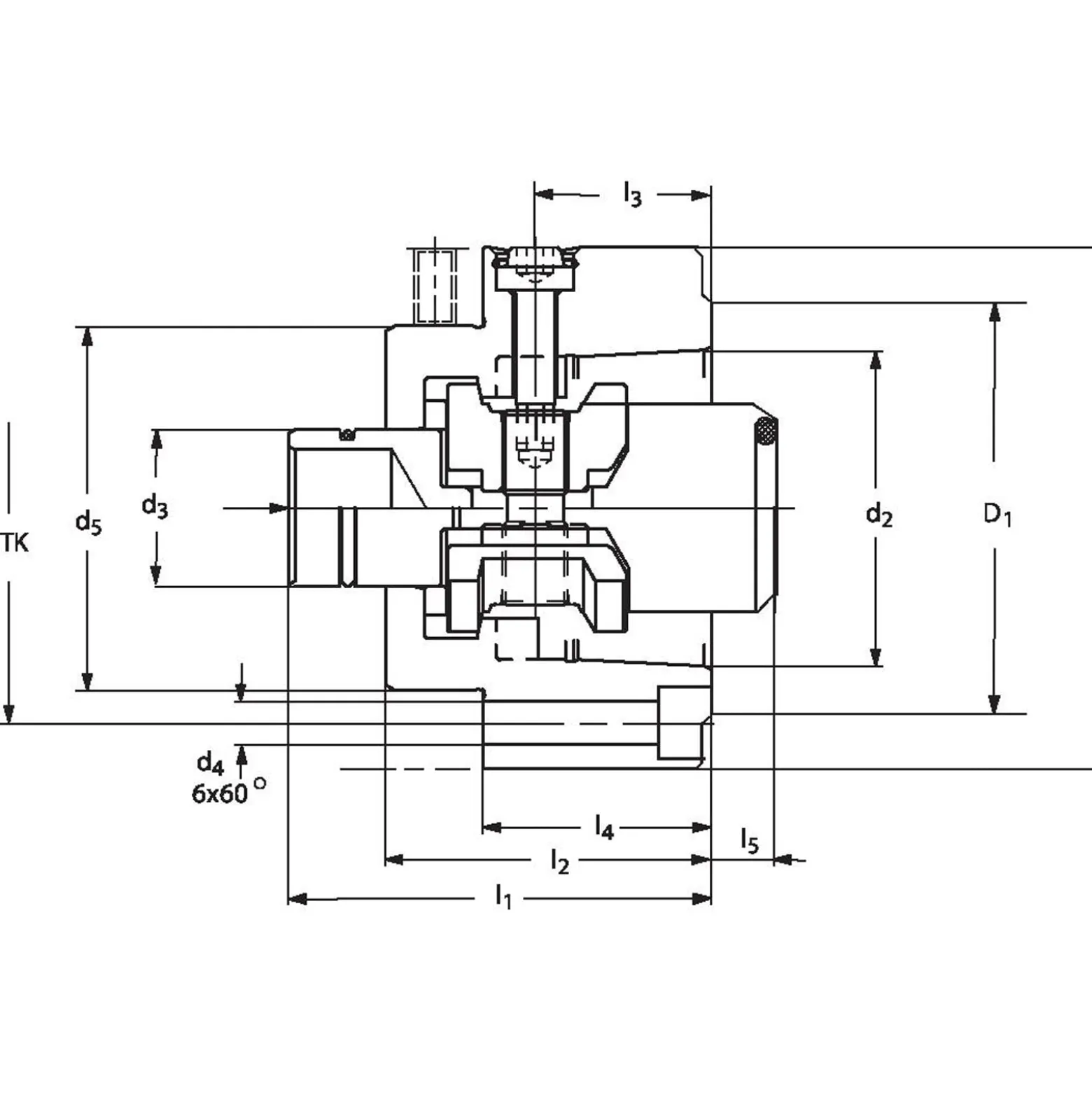

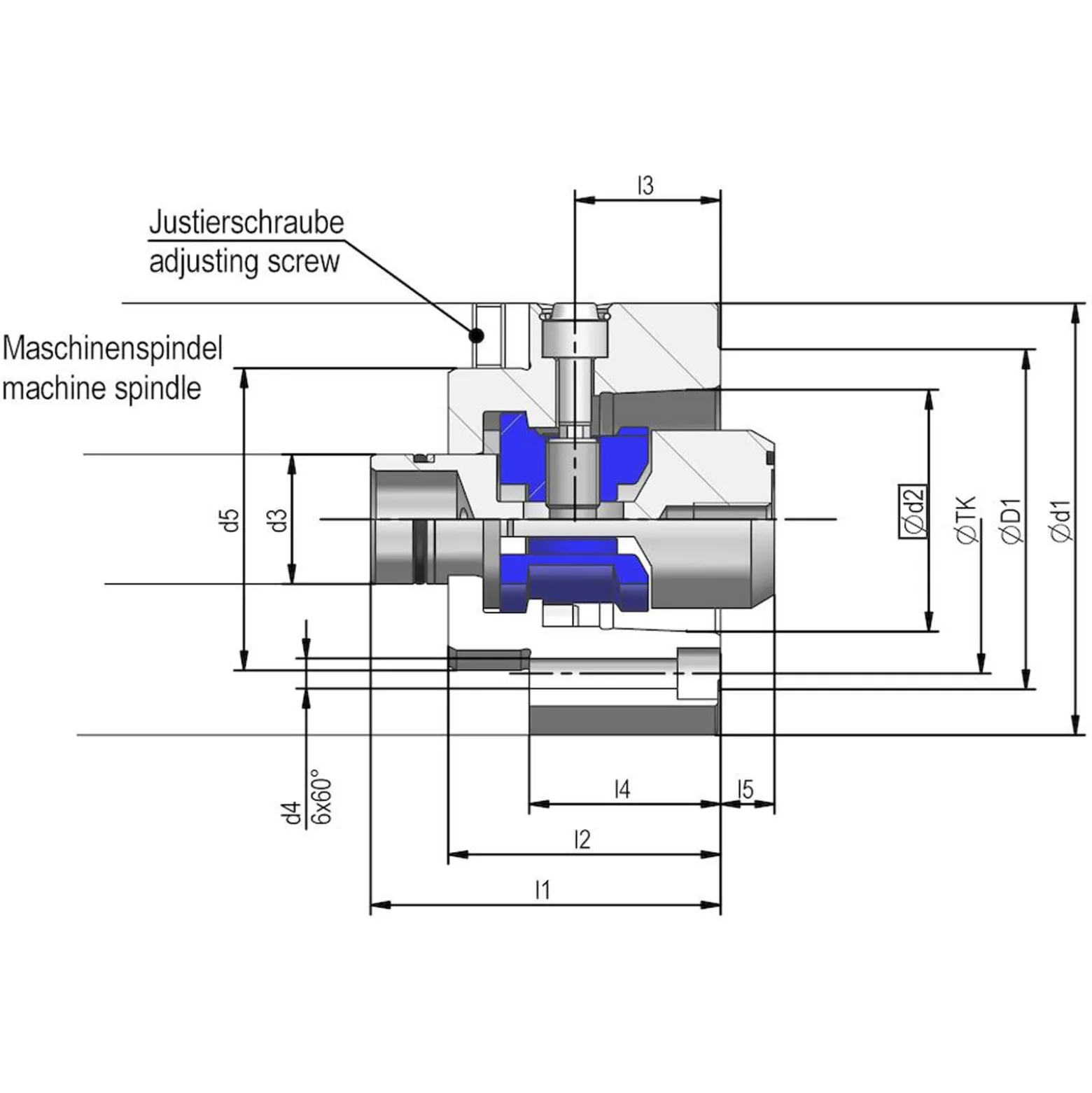

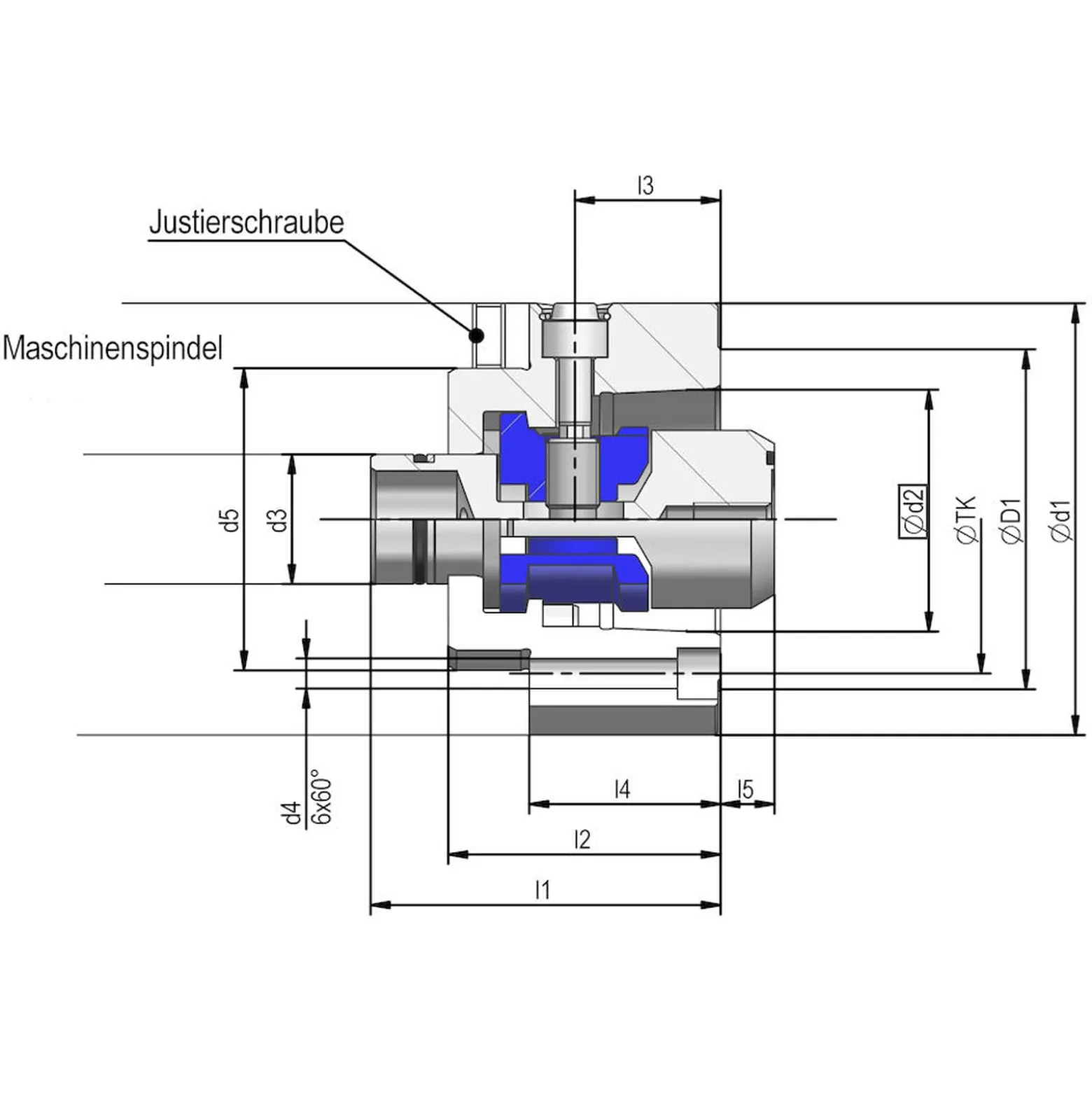

Merkmale

• Durchmesser Führung: 18
• Durchmesser Kegel mm: 38
• Durchmesser Teilkreis mm: 52 mm
• Einbautiefe: 55 mm
• Länge Aussendurchmesser mm: 28 mm
• Länge Flansch: 41 mm
• Länge Spindelüberstand: 10 mm
• Länge Stellschraubenmitte: 21,5 mm
• Nenngröße: 50
• Spanneinheit: 50
• Zentrierdurchmesser: 42 mm
