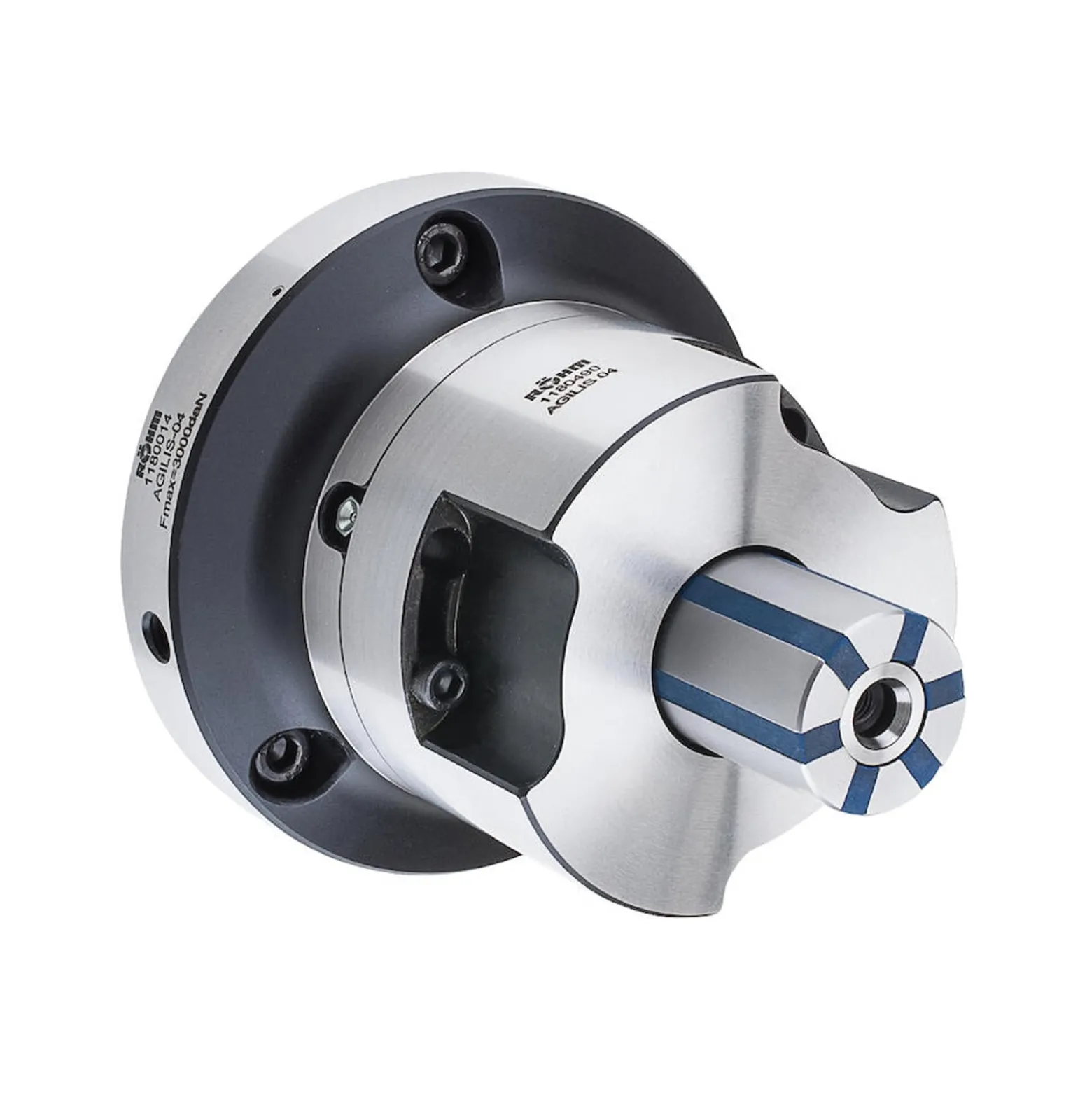

Röhm CAPTIS-A Spannzangenfutter Größe 32 - Mit Axialanzug gegen Werkstückanschlag - 1283108

Röhm CAPTIS-A Spannzangenfutter Größe 32 – Mit Axialanzug gegen Werkstückanschlag – 1283108

€103.97

Categories: Spanndorne & Spannzangenfutter, Spanntechnik Tag: Röhm Brand: Röhm

Description
Reviews (0)

Kurzbeschreibung

Kraftbetätigt.
Optionaler Durchgang zur Stangenbearbeitung durch Entfernen des internen Werkstückanschlags.
Mit Axialanzug gegen Werkstückanschlag.

Technische Merkmale

Manuelle Schmierung
Spannzangen mit auswechselbarem und ölbeständigem Vulkanisat
CAPTIS-A = Lateinisch: fassen, Werkstückanschlag

Einsatzbereiche

Außenspannung von runden Werkstücken, sowie Vier- und Sechskantprofilen. Dreh-, Fräs-, Schleifoperationen sowie zum Messen.
Ideal für die Beabreitung von Einlegeteilen auf der Hauptspindel.

Vorteile

Höchste Flexibilität durch modulare Bauweise und vielfältige Kombinations- und Umrüstmöglichkeiten
Geringes Gewicht und geringe Bauhöhe durch kompakte Bauweise für mehr Arbeitsraum in der Maschine
Geringe Rüst- und Nebenzeiten durch schnellen Spannzangenwechsel sowie große Dehnung der Spannzangen
Schnelles Umrüsten von Außen- auf Innenspannung durch optional erhältlichen Segmentspanndorn ABSIS-C
Stabile Spannung des Werkstückes durch Axialanzug gegen Werkstückanschlag
Vorbereitet für internen Werkstückanschlag und Frontanschlag

Weitere Infos

CAPTIS-A Spannzangenfutter, Größe 32 – Mit Axialanzug gegen Werkstückanschlag

Anschlussgewinde:	M54x1,5 mm
Befestigungsgewinde 1:	6x M8
Bohrung Ø:	–
Durchgang 1 mm:	M22x1,5 mm
Gesamtlänge:	–
Gewindebohrung mm:	3x M8 mm
Gewindelänge Zugstange mm:	17 mm
Größe:	32
Hub:	6 mm
Körperdurchmesser Groß mm:	137 mm
Körperdurchmesser Klein mm:	84 mm
Länge 1 mm:	18 mm
Länge Körper mm:	84 mm
Maximale Betätigungskraft:	25
Maximale Spannkraft:	60
Spannbereich:	4-32 mm
Spannstellung 1 mm:	7,5 mm
Spannstellung mm:	1,5 mm
Teilkreisdurchmesser 1 mm:	100 mm
Teilkreisdurchmesser 2 mm:	70 mm
max. Drehzahl:	8000
