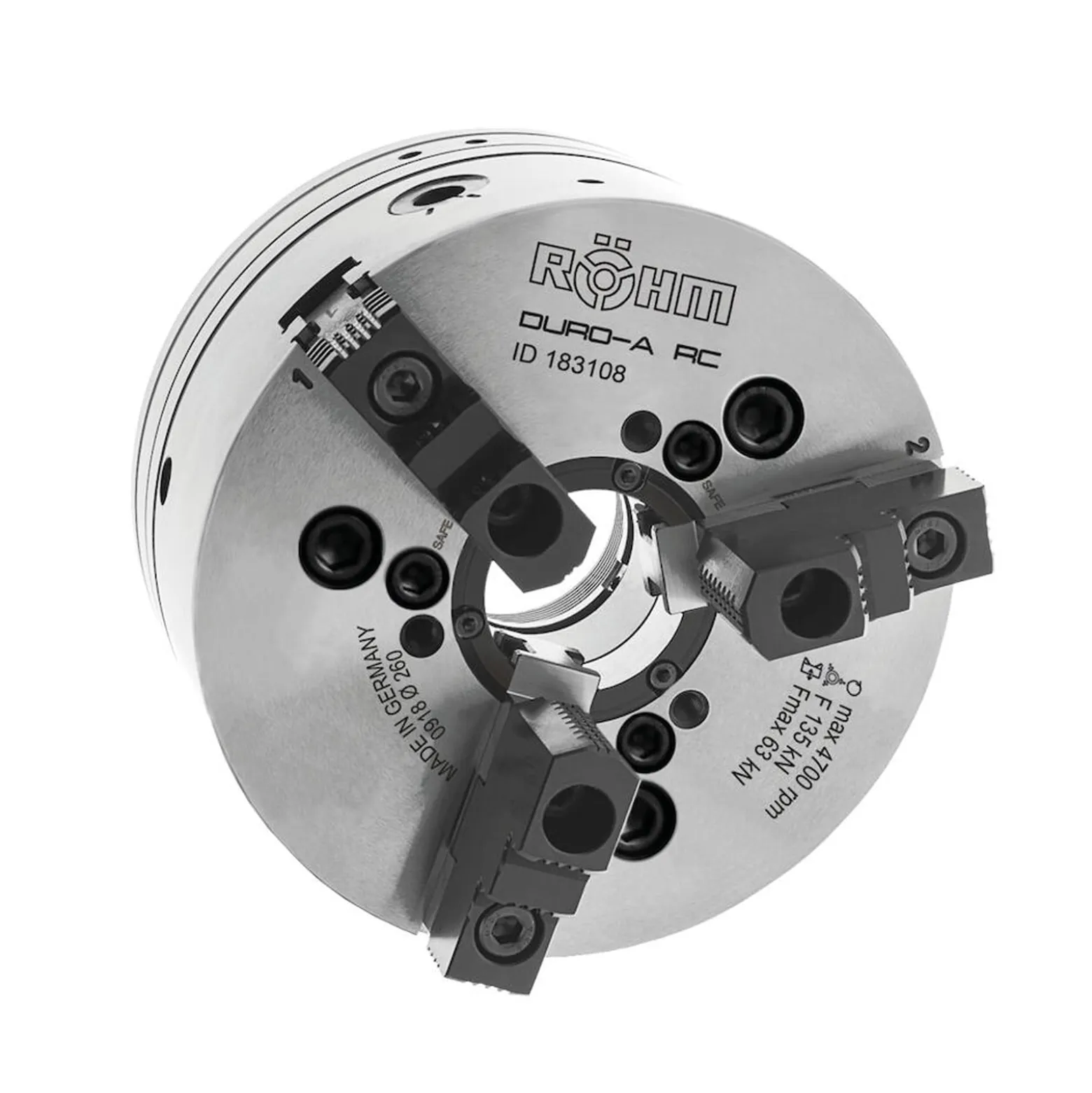

Röhm Kraftspannfutter DURO-A 135 Spitzverzahnung 90° Zylindrische Zentrieraufnahme – ZA 115 – 183701
€107.41
Kurzbeschreibung:
Das Duro-A ist ein Dreibackenfutter mit Durchgang das automatisch, d.h. hydraulisch von einer CNC-Maschine, betätigt werden kann. Es wird überwiegend zur spanenden Drehbearbeitung von zylindrischen und scheibenförmigen Rohteilen eingesetzt.;Stabile Spannung durch Axialanzug;Der Niederzug des Werkstücks gegen den starren Anschlag erfolgt selbstständig durch die Betätigung des Spanndorns.;Vibrationsdämpfung durch hohen Anteil Vulkanisat der Spannhülsen;vorbereitet für Luftanlagekontrolle;passend auf Zwischenflansche Typ 269-90
Technische Merkmale:
hohe Plan- und Rundlaufgenauigkeit; hohe Wiederholgenauigkeit;Dauerhauft konstante Spannkraft über 500.000 Zyklen;Keilhakenprinzip;Fest verbaute Grundbacke, Aufsatzbacken über Nutensteine;Gewindering fertig vorbereitet
Einsatzbereiche:
Automatisch spannende Bearbeitungsmaschinen.;Spanende Drehbearbeitung von Stangen, Rohren, Flanschen, Scheiben
Vorteile:
Hohe Spannkräfte (bis 250 kN, in der 400er Version);Hohe Drehzahlen (bis 8.000 U/min in der 165er Version);Reduzierte Störkontur;Große Durchgangsbohrung
Weitere Infos:

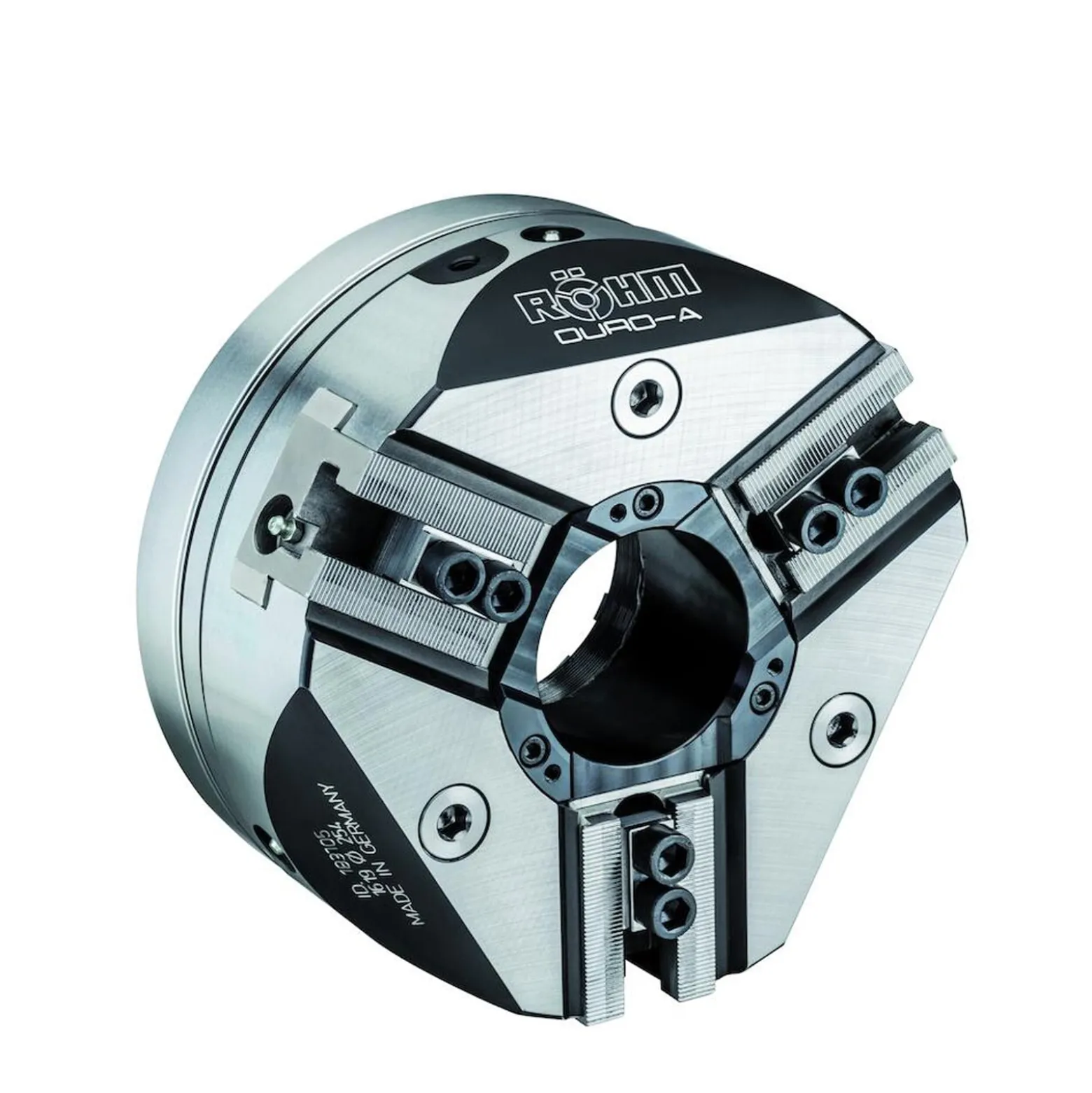

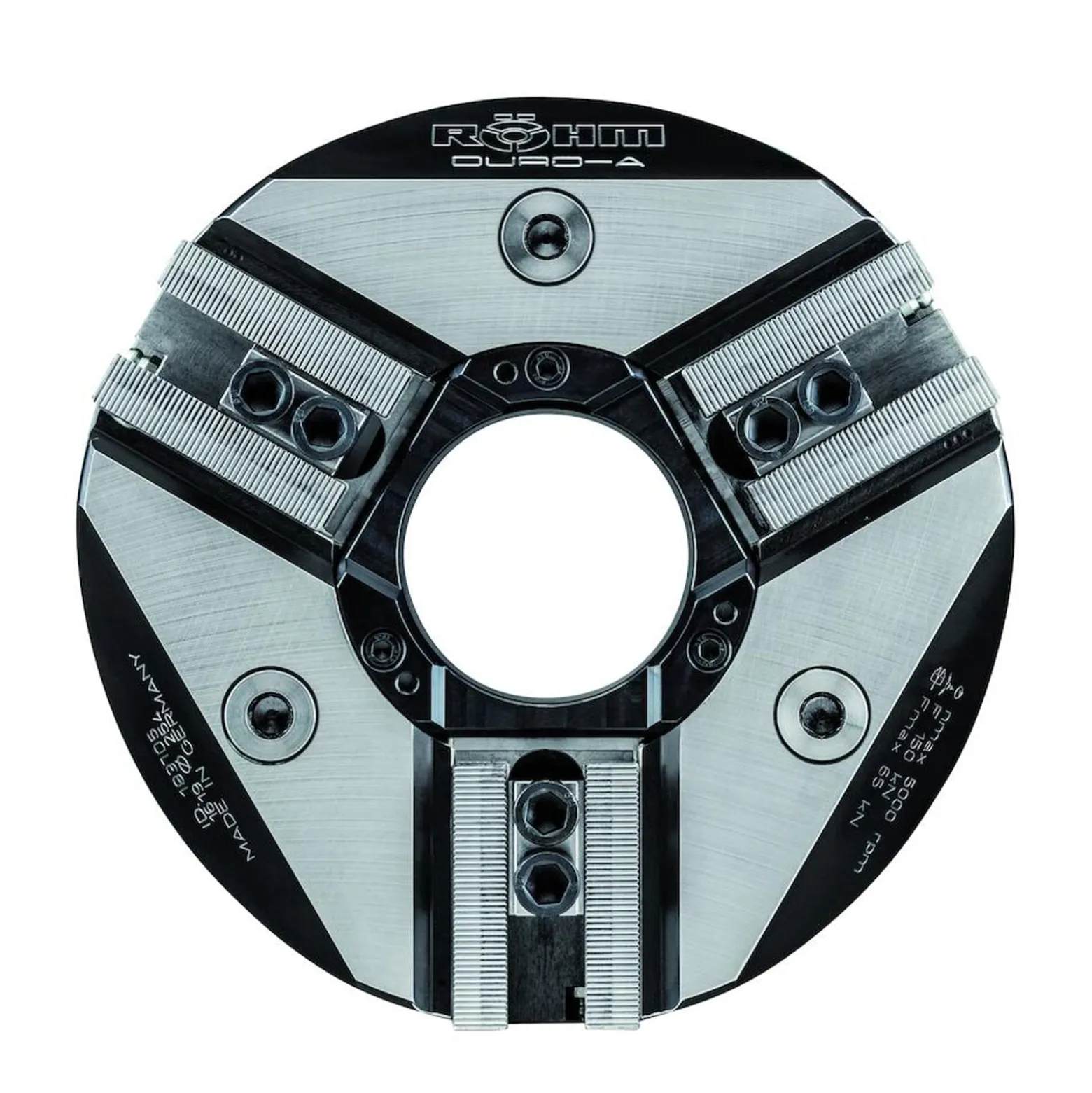

Das Duro-A Ø135 ist ein Dreibackenfutter mit Durchgang Ø34, zylindrischer Aufnahme ZA 115, Spitzverzahnung 90°, das automatisch, d.h. hydraulisch von einer CNC-Maschine, betätigt werden kann. Es wird überwiegend zur spanenden Drehbearbeitung von zylindrischen und scheibenförmigen Rohteilen eingesetzt.

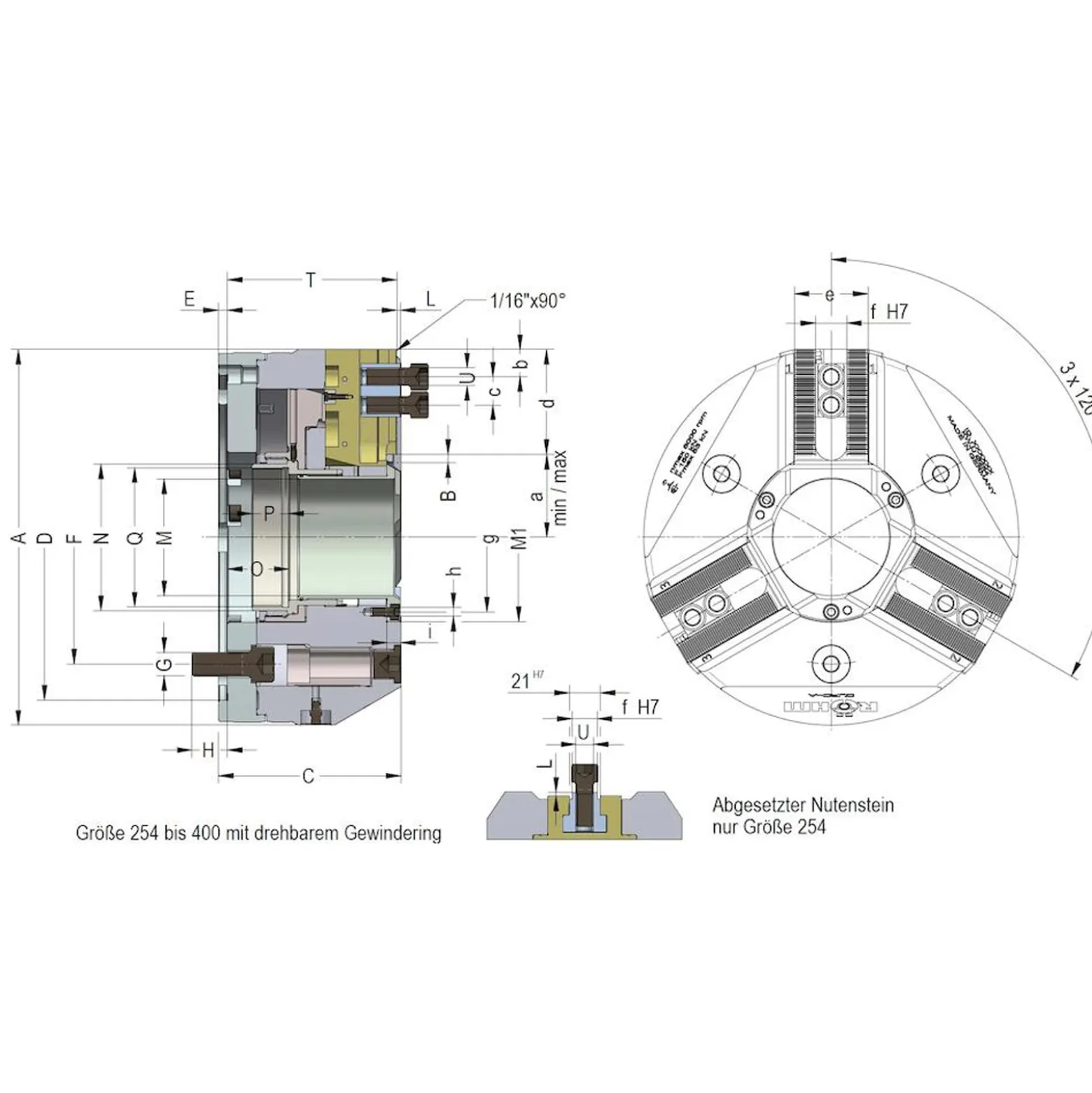

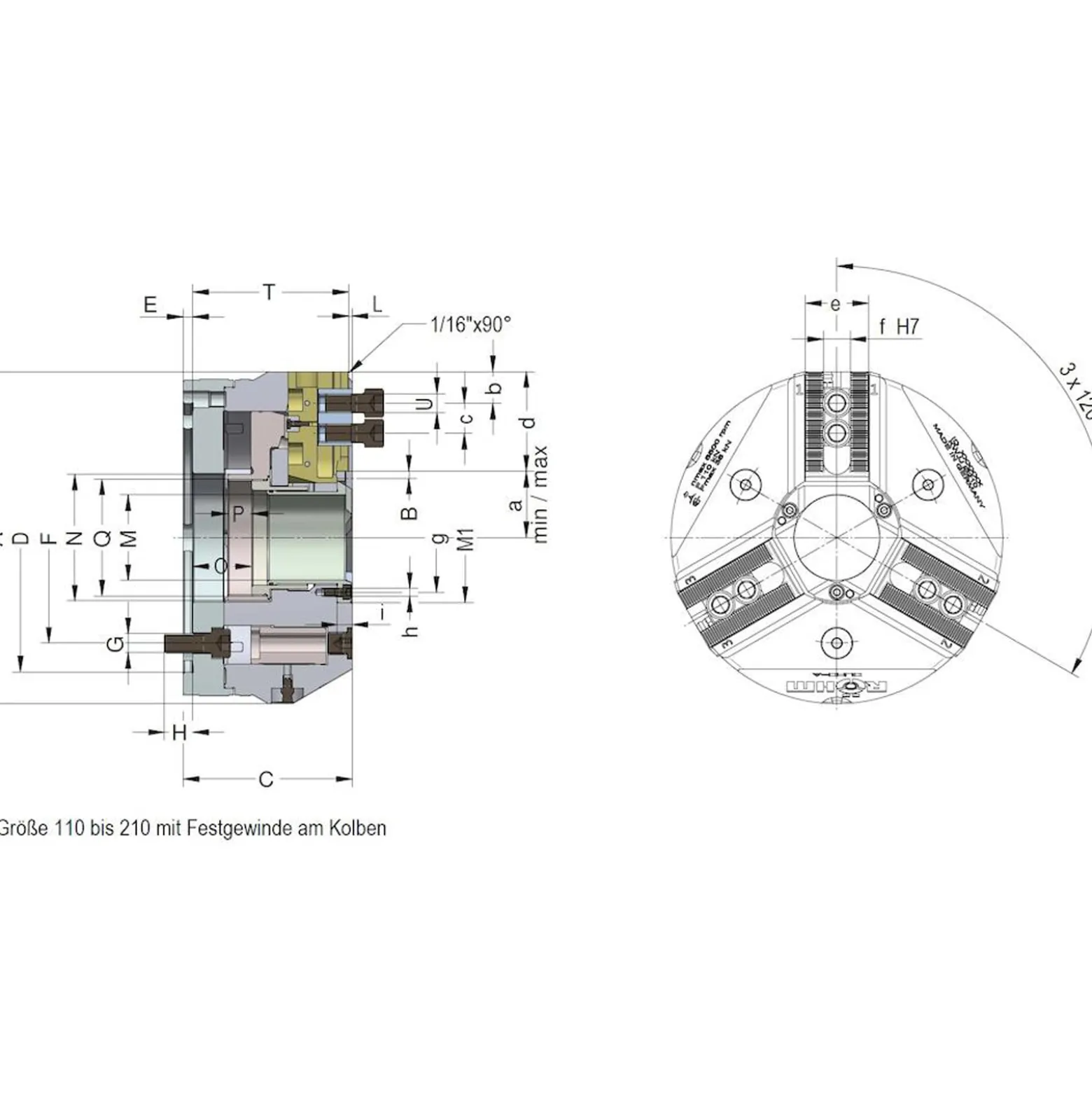

| Aufnahme: | ZA 115 mm |
|---|---|
| Aussendurchmesser Futter mm: | 135 mm |
| Backenanzahl: | 3 |
| Backenbreite: | 25 mm |
| Backenhub mm: | 3.2 mm |
| Backenlänge: | 39 mm |
| Befestigungsgewinde 1: | M4 |
| Befestigungsgewinde mm: | M6 mm |
| Befestigungsschraube mm: | 3xM10 mm |
| Bohrung Ø: | – |
| Durchgang mm: | 34 mm |
| Durchmesser Kolbenhals mm: | 45 mm |
| Durchmesser Teilkreis mm: | 82.6 mm |
| Flugkreis-Ø Aufsatzbacke mm: | 170 mm |
| Gesamtlänge: | – |
| Gewicht ohne Backen: | 6,9 |
| Gewindeanschluss mm: | M38x1,5 mm |
| Gewindelänge Befestigungsschraube mm: | 15 mm |
| Gewindelänge Kolbenanschluss mm: | 13,5 mm |
| Höhe Futter 1 mm: | 79,3 mm |
| Höhe Futter mm: | 88 mm |
| Kolbenhub in mm: | 12 mm |
| Lochabstand 1 mm: | 2×12 mm |
| Massenträgheitsmoment: | 0,018 |
| Maximale Backenstellung: | 28,5 |
| Maximale Betätigungskraft: | 25 |
| Maximale Kolbenstellung: | 27,5 |
| Maximale Nutensteinstellung: | 7,5 |
| Minimale Backenstellung: | 25,3 |
| Minimale Kolbenstellung: | 15,5 |
| Minimale Nutensteinstellung: | 5,0 |
| Spannkraft: | 70 |
| Teilkreisdurchmesser 1 mm: | 48 mm |
| Tiefe Aufnahme mm: | 6 mm |
| Zentrierdurchmesser mm: | 59 mm |
| Zulässige Drehzahl: | 8000 |
| Überstand Nutenstein mm: | 2,2 mm |
