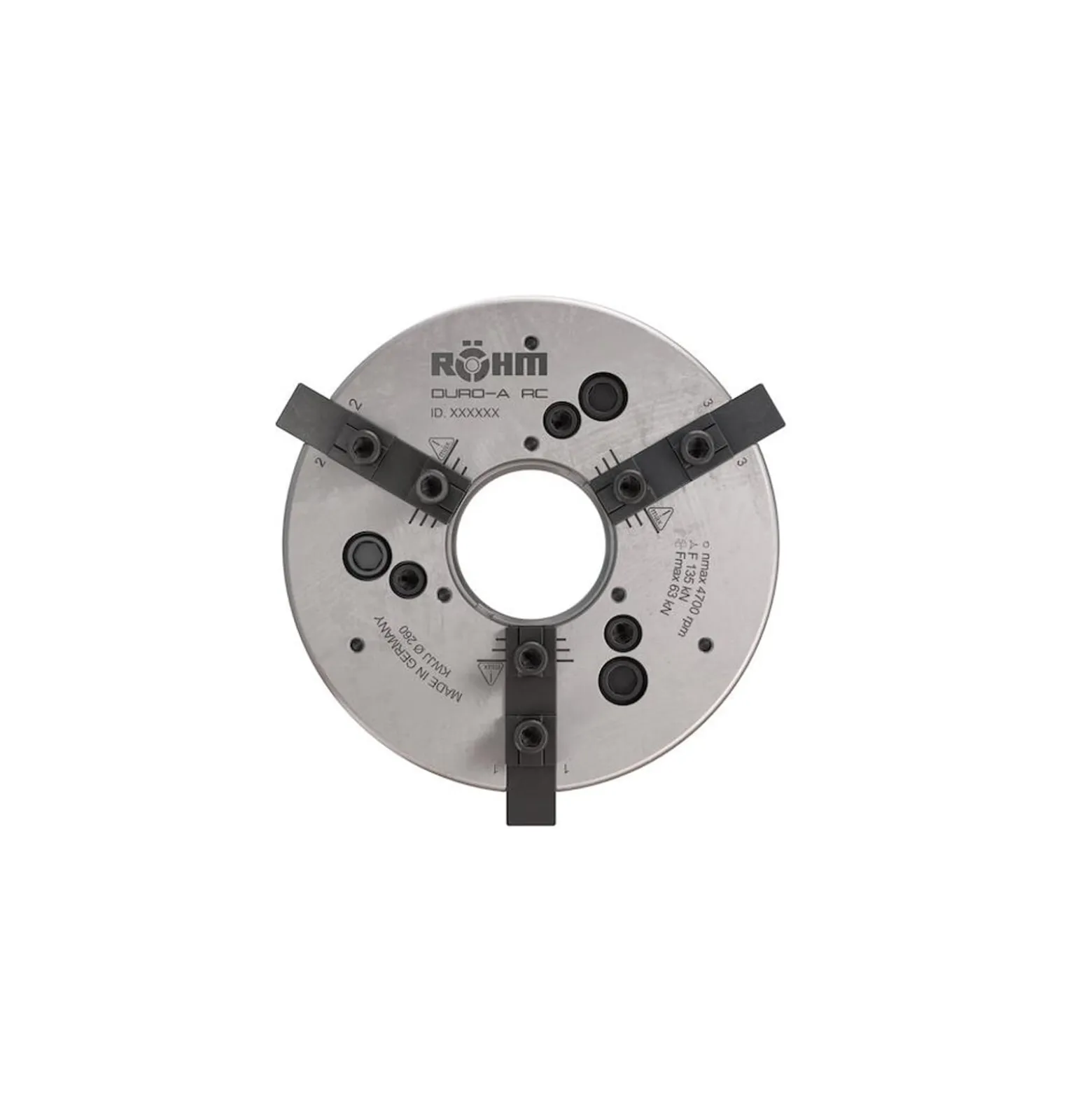

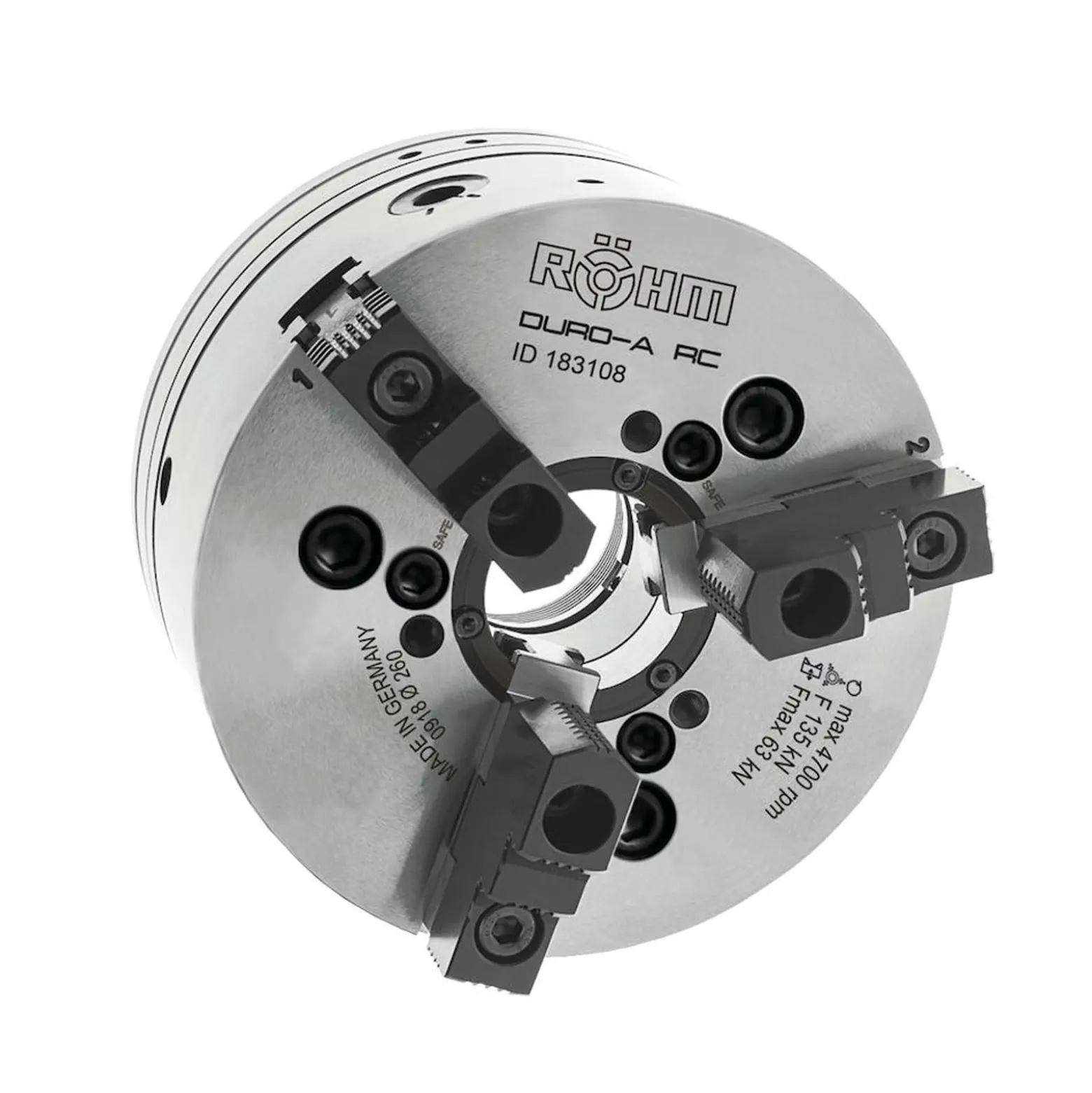

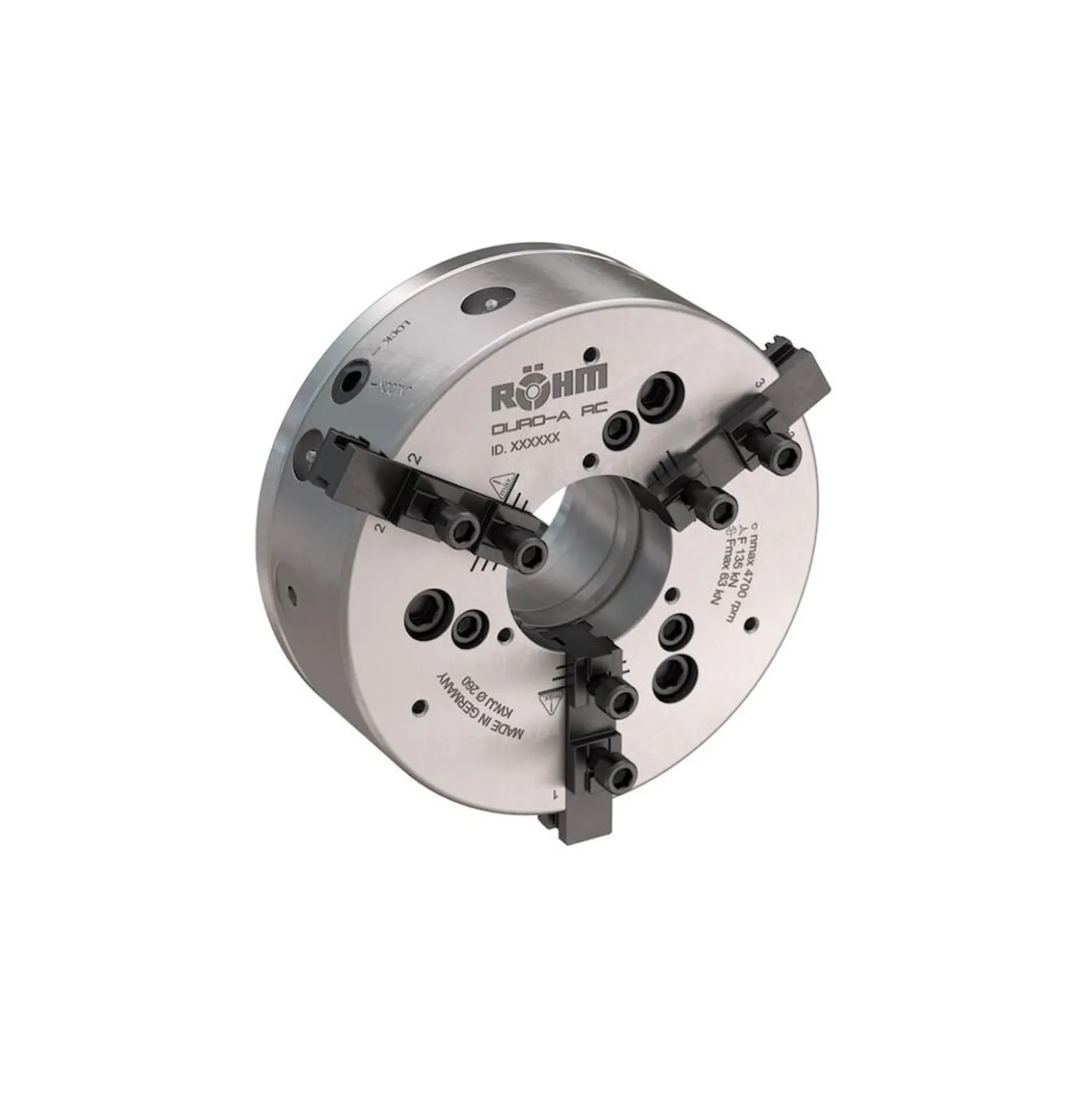

Röhm Kraftspannfutter DURO-A RC 180 DIN ISO 702-1 – KK6 geradverzahnt Einzelentriegelung – 185028
€103.97
Kurzbeschreibung:
3-Backen Kraftspannfutter mit zylindrischer Zentrieraufnahme.;Kurzkegelaufnahme nach DIN ISO 702-1 über Adapterflansch optional erhältlich.
Technische Merkmale:
Hohe Drehzahlen und optimales Fliehkraftverhalten durch geringe Backengewichte und Keilstangenkonstruktion;Großer Durchgang für Hohl- und Teilhohlspannung;Geradverzahnte Grundbacken;Im Lieferumfang enthalten: Futter, Futter- und Backen-Befestigungsschrauben, Grundbacken, Sicherheitsschlüssel, Montageschlüssel;A RC = Automatisch, Rapid, Change
Einsatzbereiche:
Premium-Kraftspannfutter mit Durchgang für die Bearbeitung von Stangen, Rohren und flanschartigen Werkstücken. Höchste Drehzahlen und flexiblen Einsatz durch Backenschnellwechselsystem mit Einzelentrieglung.
Vorteile:
Schneller Backenwechsel in 50 Sekunden;3 Jahre Gewährleistung (gemäß DURO-A RC Gewährleistungsbedingungen);Ausgezeichnetes Preis-Leistungsverhältnis;Bis zu 14% reduzierte Bauhöhe und bis zu 17% Gewichtsreduzierung;Hohe Spanngenauigkeit und Spannkraft durch besonders stabile Konstruktion
Weitere Infos:
DURO-A RC Kraftspannfutter mit Backenschnellwechselsystem, Größe 180, 3-Backen, mit Einzelentriegelung, geradverzahnt, Kurzkegelaufnahme DIN ISO 702-1
| Aufnahme 1 mm: | KK6 mm |
|---|---|
| Aussendurchmesser Futter mm: | 180 mm |
| Aussendurchmesser Gewindering mm: | 64,9 mm |
| Backenanzahl: | 3 |
| Backenbreite: | 20 mm |
| Backenhub mm: | 6.8 mm |
| Befestigungsgewinde mm: | M8/14 mm |
| Befestigungsschraube mm: | M12 mm |
| Bohrung Ø: | – |
| Durchgang mm: | 53 mm |
| Durchmesser Teilkreis mm: | 133.4 mm |
| Flugkreisdurchmesser mm: | 210,5 mm |
| Gesamtlänge: | – |
| Gewicht ohne Backen: | 17,6 |
| Gewindeanschluss mm: | M60 x 1,5 mm |
| Gewindelänge Befestigungsschraube mm: | 20.3 mm |
| Gewindelänge Kolbenanschluss mm: | 19 mm |
| Größe: | 180 |
| Höhe Futter 1 mm: | 119,1 mm |
| Höhe Futter mm: | 112.7 mm |
| Kolbendurchmesser mm: | 78 mm |
| Kolbenhub in mm: | 23 mm |
| Massenträgheitsmoment: | 0,083 |
| Maximale Betätigungskraft: | 32 |
| Maximale Kolbenstellung: | 23 |
| Minimale Kolbenstellung: | 0 |
| Nutensteinstellung mm: | 9 mm |
| Spannkraft: | 64 |
| Teilkreisdurchmesser 1 mm: | 96 mm |
| Tiefe Aufnahme mm: | 16 mm |
| Verstellung Raster: | 6 (x4,712=28,3) |
| Winkel: | 60° |
| Winkel 2: | 36° |
| Winkelbesteigungsschraube: | 29° |
| Zulässige Drehzahl: | 6300 |
