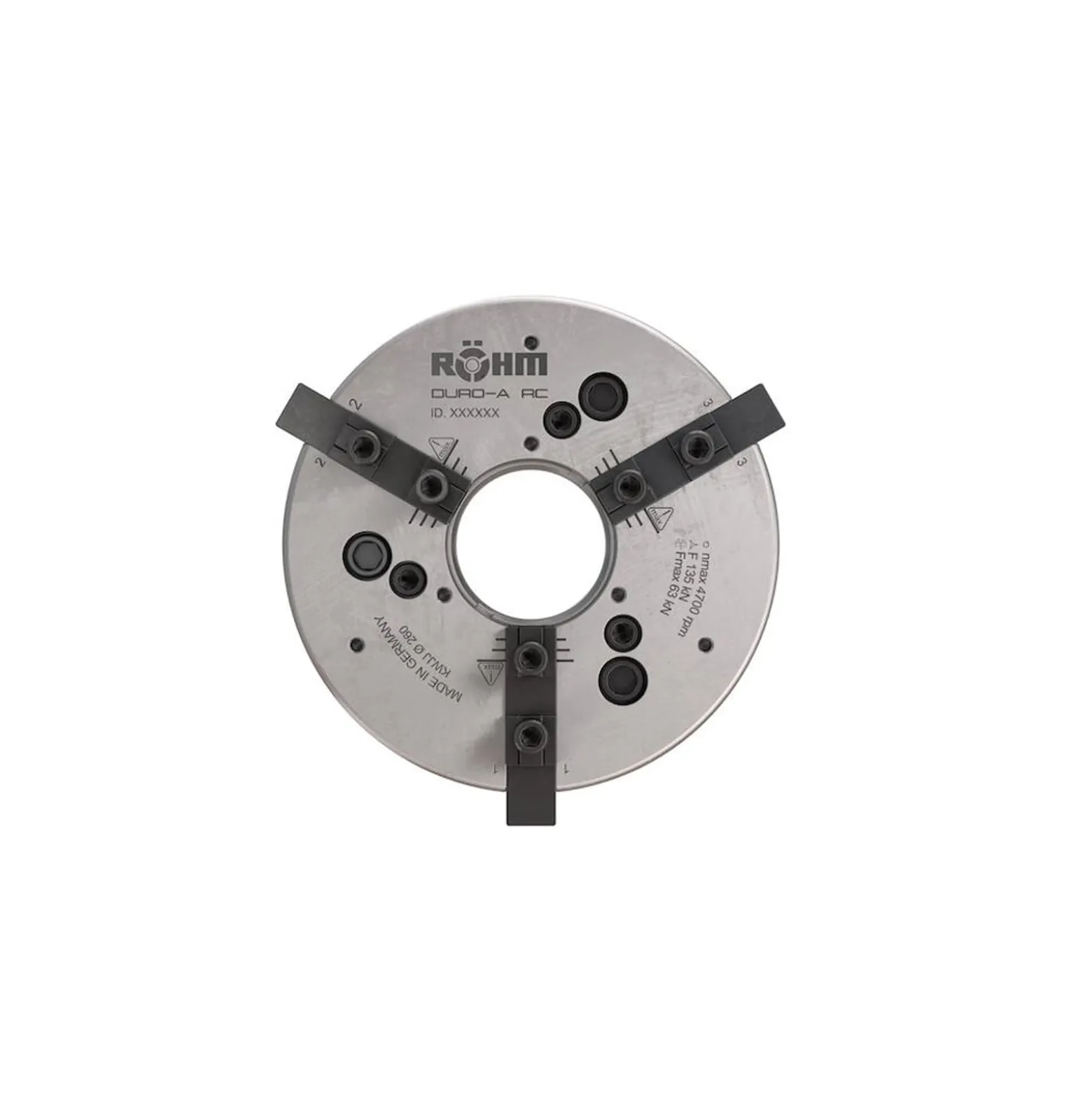

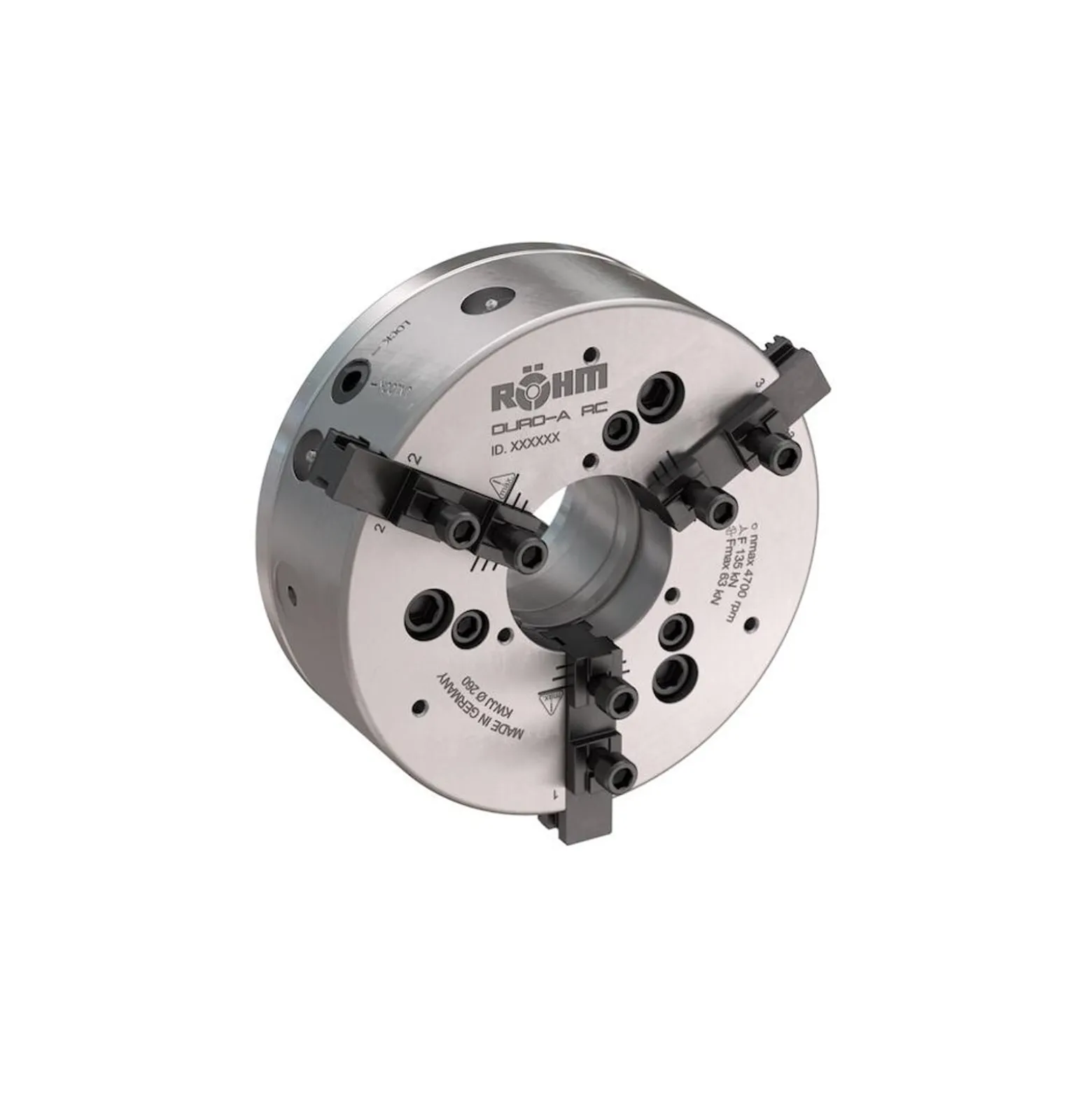

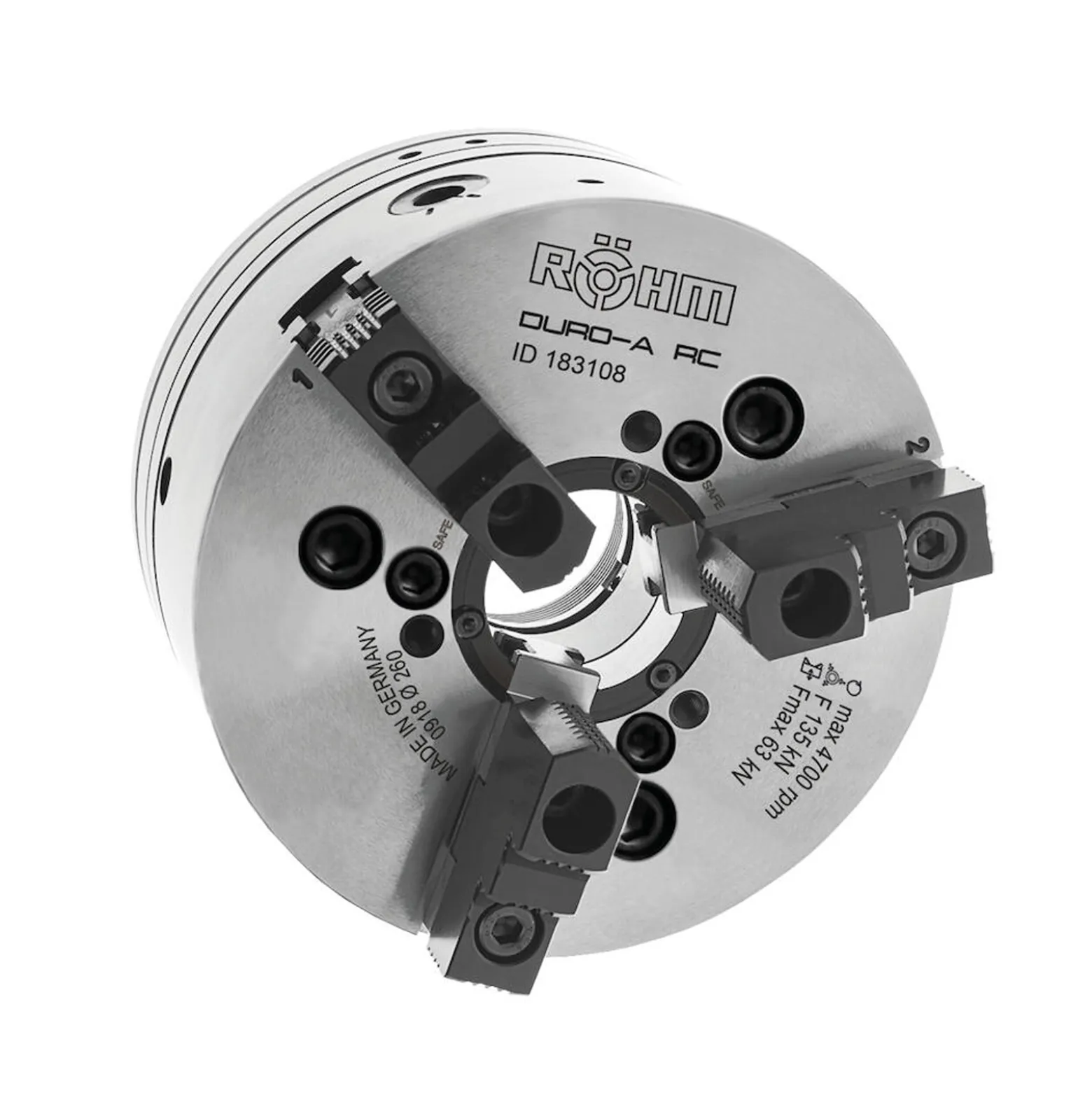

Röhm Kraftspannfutter DURO-A RC 180 DIN ISO 702-4 – ZA140 geradverzahnt Einzelentriegelung Edition 2022 – 185025
Original price was: €6,661.56.€109.13Current price is: €109.13.
Kurzbeschreibung:
Das Duro-A RC ist ein Dreibackenfutter mit Durchgang und Backenschnellwechselsystem, das automatisch, d.h. hydraulisch von einer CNC-Maschine, gespannt werden kann. RC steht für RapidChange – Schnellwechsel, A für automatisch.
Technische Merkmale:
Schneller Backenwechsel (unter 60s);Hohe Spannkräfte (bis 240 kN,in der 400er Version)
Einsatzbereiche:
Für was: Spanende Bearbeitung von Stangen, Rohren, Flanschen, Scheiben;Für wen: Automatisch spannende Bearbeitungsmaschinen für wechselnde Geometrien
Vorteile:
Schneller Backenwechsel in 50 Sekunden;3 Jahre Gewährleistung (gemäß DURO-A RC Gewährleistungsbedingungen);Ausgezeichnetes Preis-Leistungsverhältnis;Bis zu 14% reduzierte Bauhöhe und bis zu 17% Gewichtsreduzierung;Hohe Spanngenauigkeit und Spannkraft durch besonders stabile Konstruktion
Weitere Infos:
DURO-A RC Kraftspannfutter mit Backenschnellwechselsystem, Größe 180, 3-Backen, mit Einzelentriegelung, geradverzahnt, Zylindrische Zentrieraufnahme, DIN ISO 702-4
| Aufnahme 1 mm: | ZA 140 mm |
|---|---|
| Aussendurchmesser Futter mm: | 180 mm |
| Aussendurchmesser Gewindering mm: | 64,9 mm |
| Backenanzahl: | 3 |
| Backenbreite: | 20 mm |
| Backenhub mm: | 6.8 mm |
| Befestigungsgewinde mm: | M8/14 mm |
| Befestigungsschraube mm: | M10 mm |
| Bohrung Ø: | – |
| Durchgang mm: | 53 mm |
| Durchmesser Teilkreis mm: | 104.8 mm |
| Flugkreisdurchmesser mm: | 210,5 mm |
| Gesamtlänge: | – |
| Gewicht ohne Backen: | 14,2 |
| Gewindeanschluss mm: | M60x1,5 mm |
| Gewindelänge Befestigungsschraube mm: | 18 mm |
| Gewindelänge Kolbenanschluss mm: | 19 mm |
| Größe: | 180 |
| Höhe Futter 1 mm: | 100,3 mm |
| Höhe Futter mm: | 93.9 mm |
| Kolbendurchmesser mm: | 78 mm |
| Kolbenhub in mm: | 23 mm |
| Massenträgheitsmoment: | 0,063 |
| Maximale Betätigungskraft: | 32 |
| Maximale Kolbenstellung: | -2,8 |
| Minimale Kolbenstellung: | 20,2 |
| Nutensteinstellung mm: | 9 mm |
| Spannkraft: | 64 |
| Teilkreisdurchmesser 1 mm: | 96 mm |
| Tiefe Aufnahme mm: | 6 mm |
| Verstellung Raster: | 6 (x4,712=28,3) |
| Winkel: | 60° |
| Winkel 2: | 36° |
| Winkelbesteigungsschraube: | 29° |
| Zulässige Drehzahl: | 6300 |
