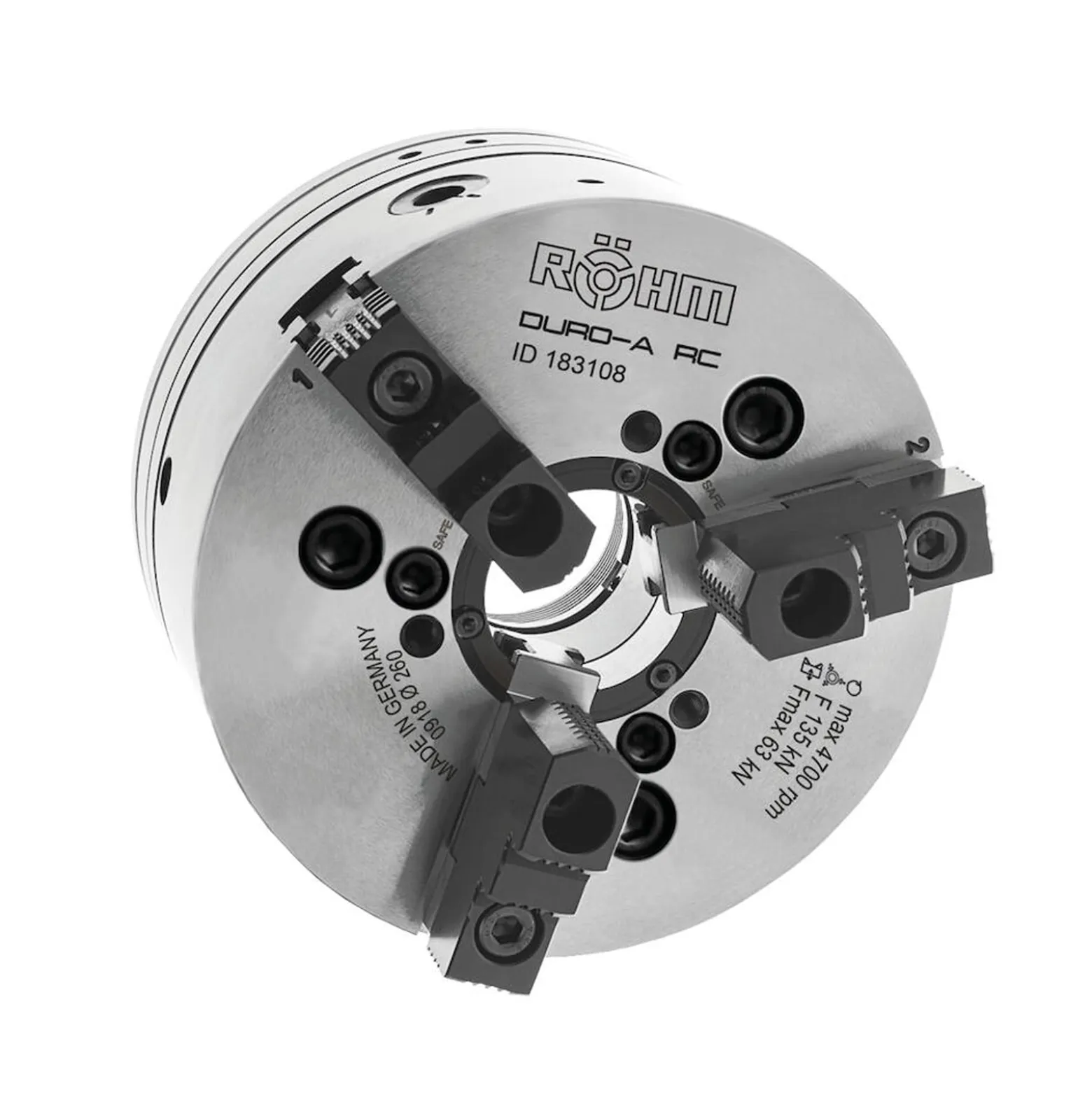

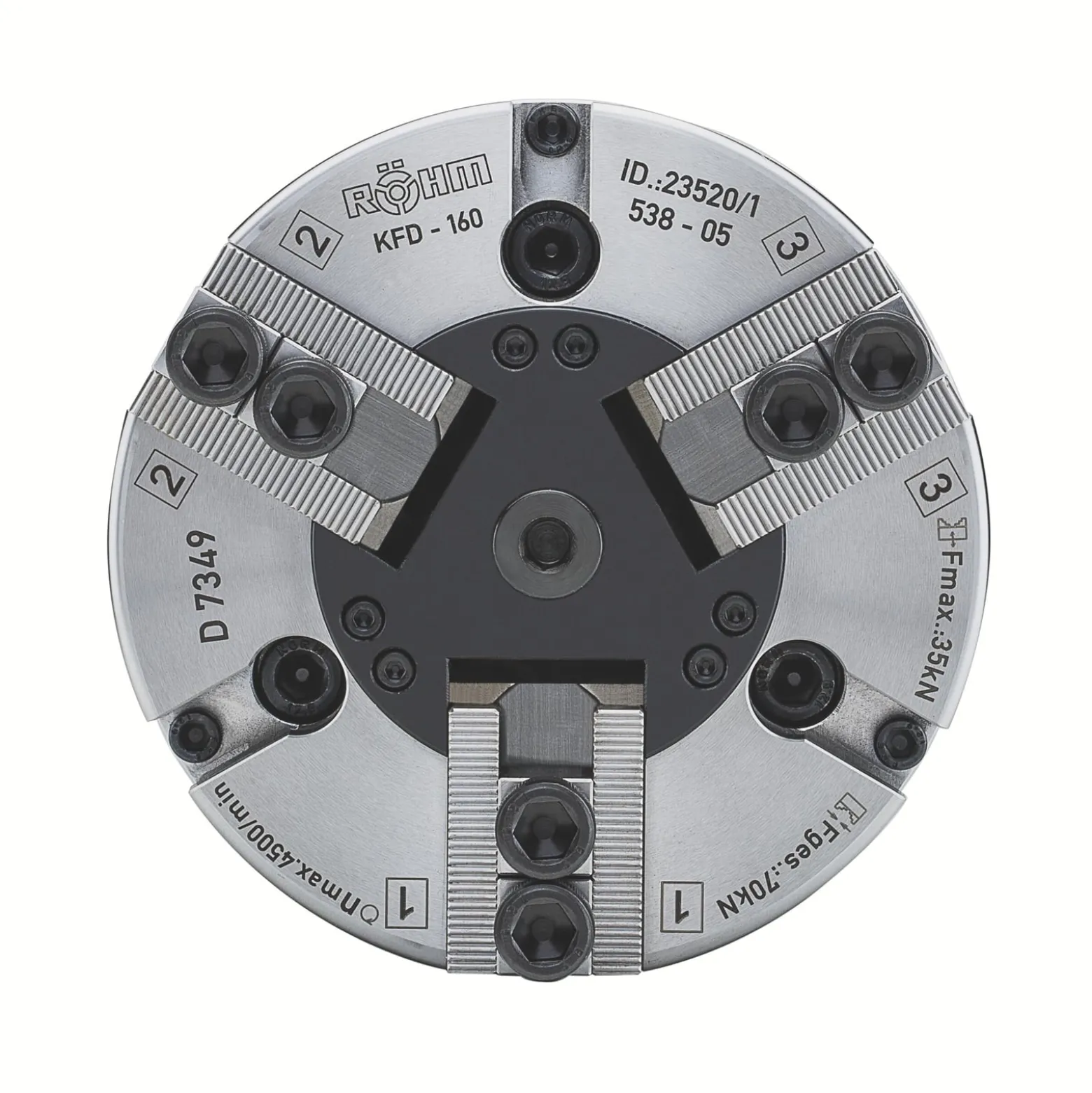

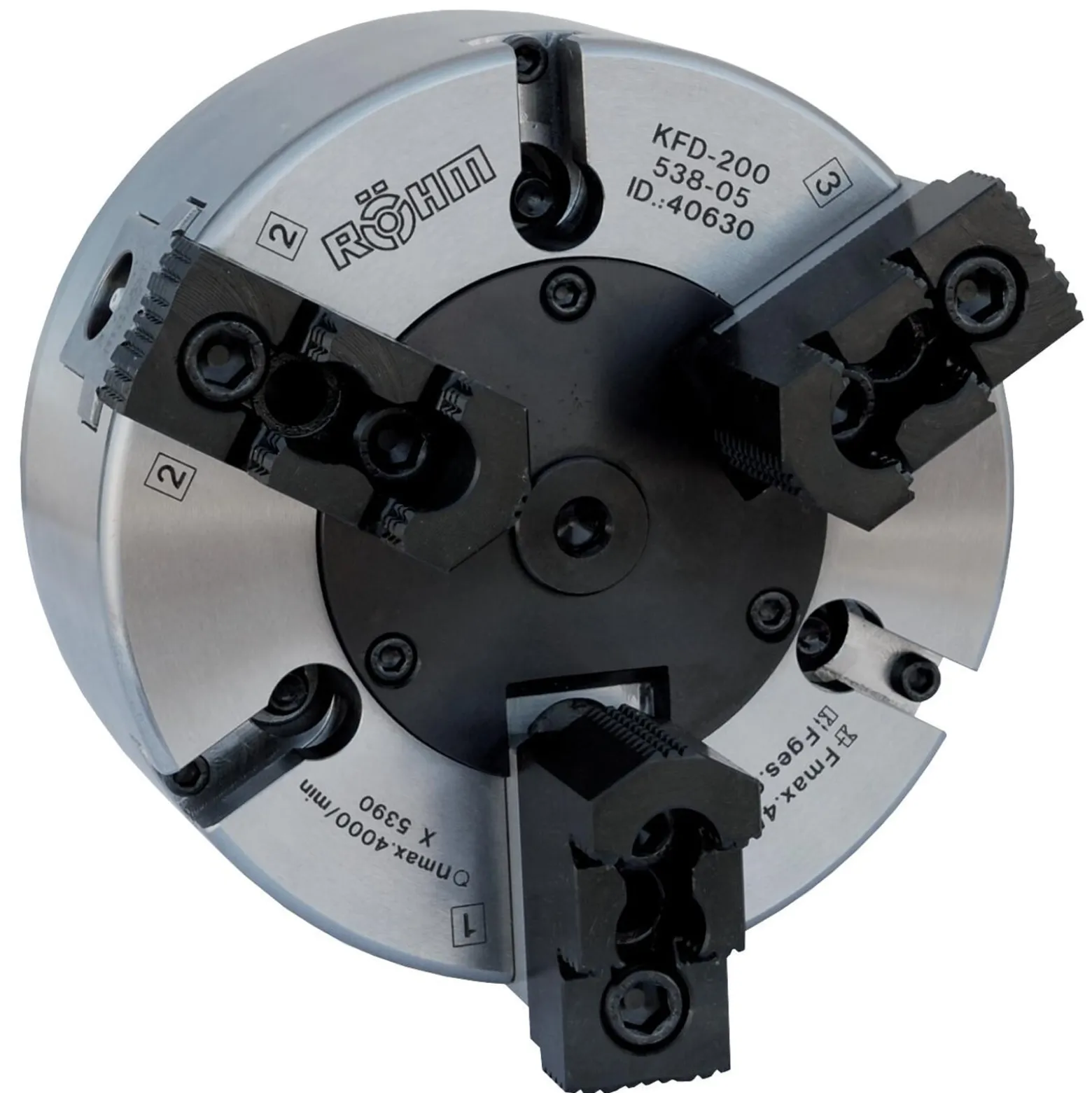

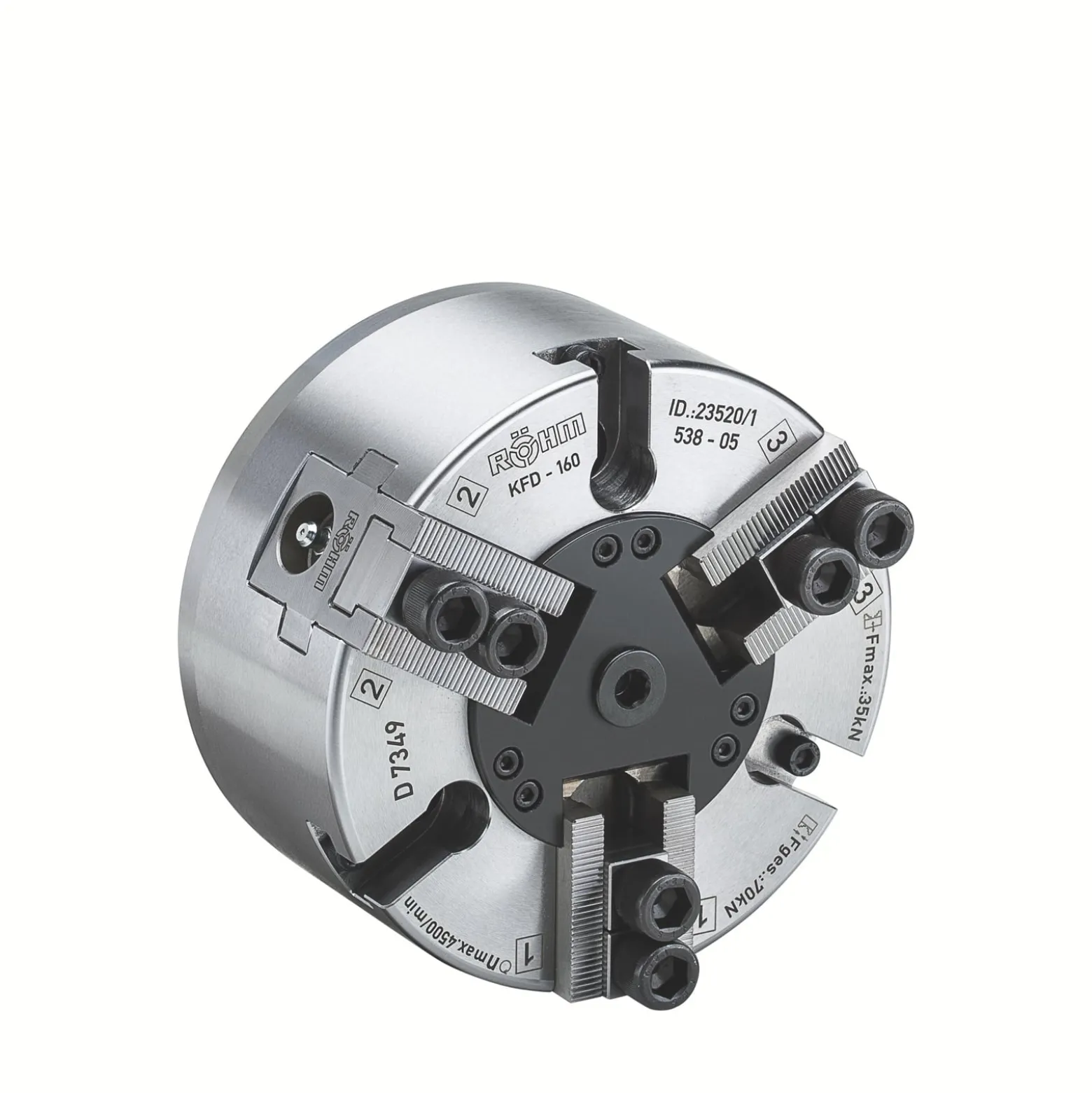

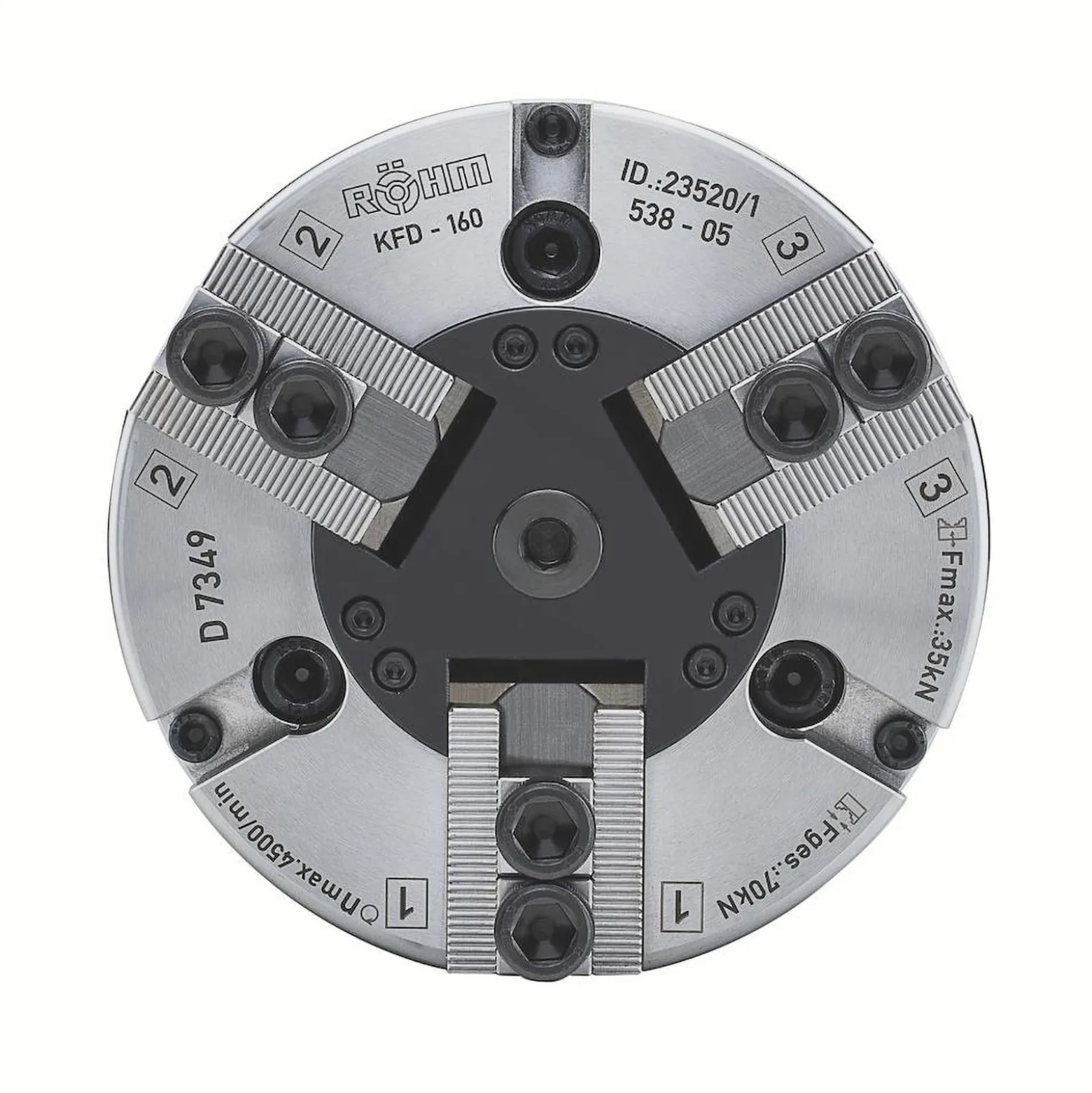

Röhm Kraftspannfutter KFD 110, 3-Backen, Standardausführung, Zylindrische Zentrieraufnahme - 004250

Röhm Kraftspannfutter KFD 110, 3-Backen, Standardausführung, Zylindrische Zentrieraufnahme – 004250

€114.29

Categories: Kraftspannfutter, Spanntechnik Tag: Röhm Brand: Röhm

Description
Reviews (0)

Kurzbeschreibung

Kraftspannfutter mit zylindrischer Zentrieraufnahme erhältlich.

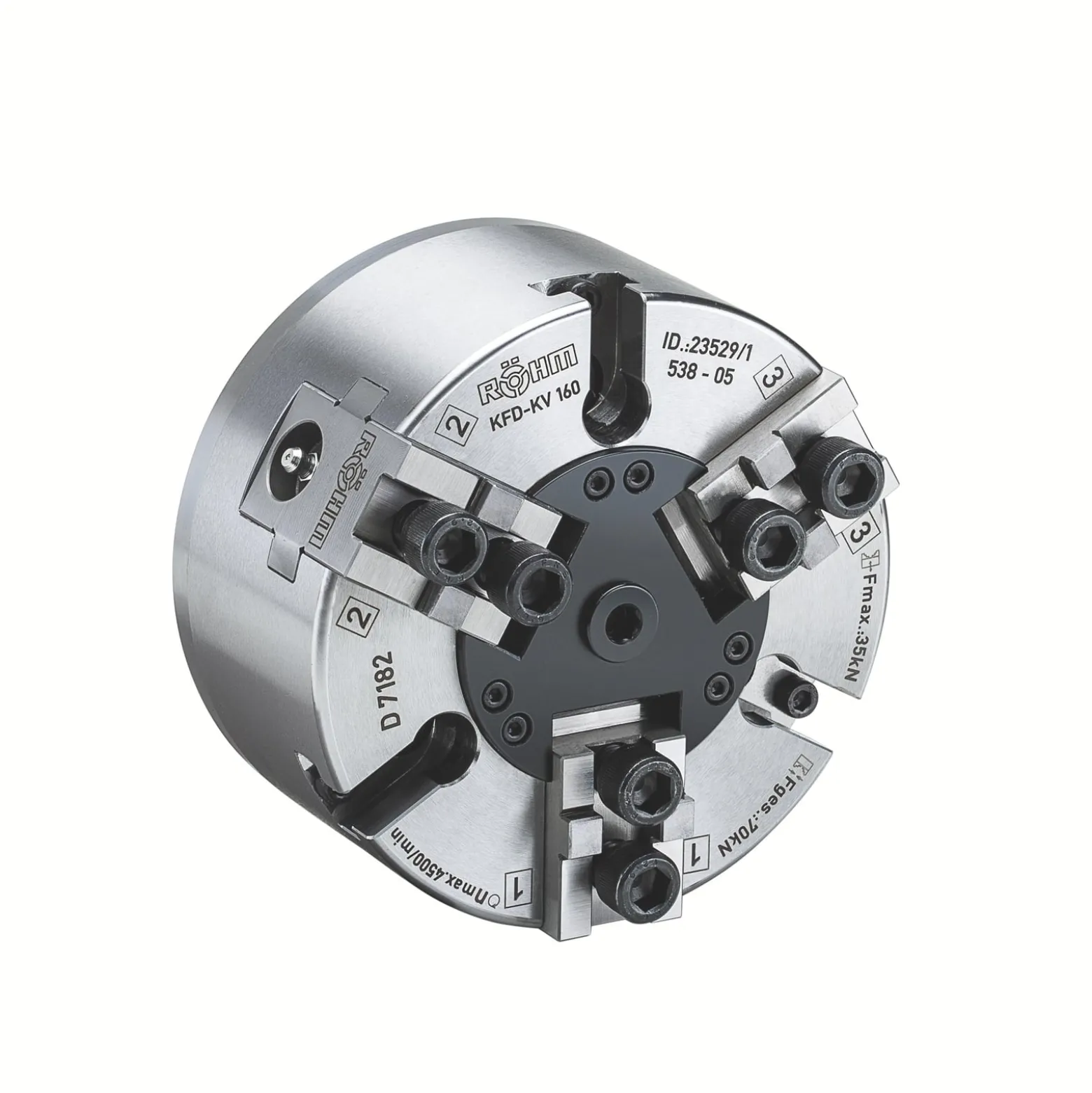

3-Backenausführung mit Spitzverzahnung 90° oder Kreuzversatz.
2-Backen- und 3-Backenausführung mit Spitzverzahnung 90° und Gewichtserleichterung.

Technische Merkmale

Kraftübertragung mittels kräftig dimensioniertem Keilhakensystem
Direktschmierung der Grundbacken
Ab Größe 200 mit Anlaufrolle zur Hubbegrenzung der Backen
Anschlag des Kolben nach vorn erfolgt im Zylinder, der Anschlag nach hinten an der Spindel oder am Spindelflansch

Einsatzbereiche

Standardkraftspannfutter ohne Durchgang für diverse Spannaufgaben.

Vorteile

Lange Lebensdauer – alle sich bewegenden Teile sind gehärtet und geschliffen
Große Spanngenauigkeit durch bewährtes Keilhakensystem

Weitere Infos

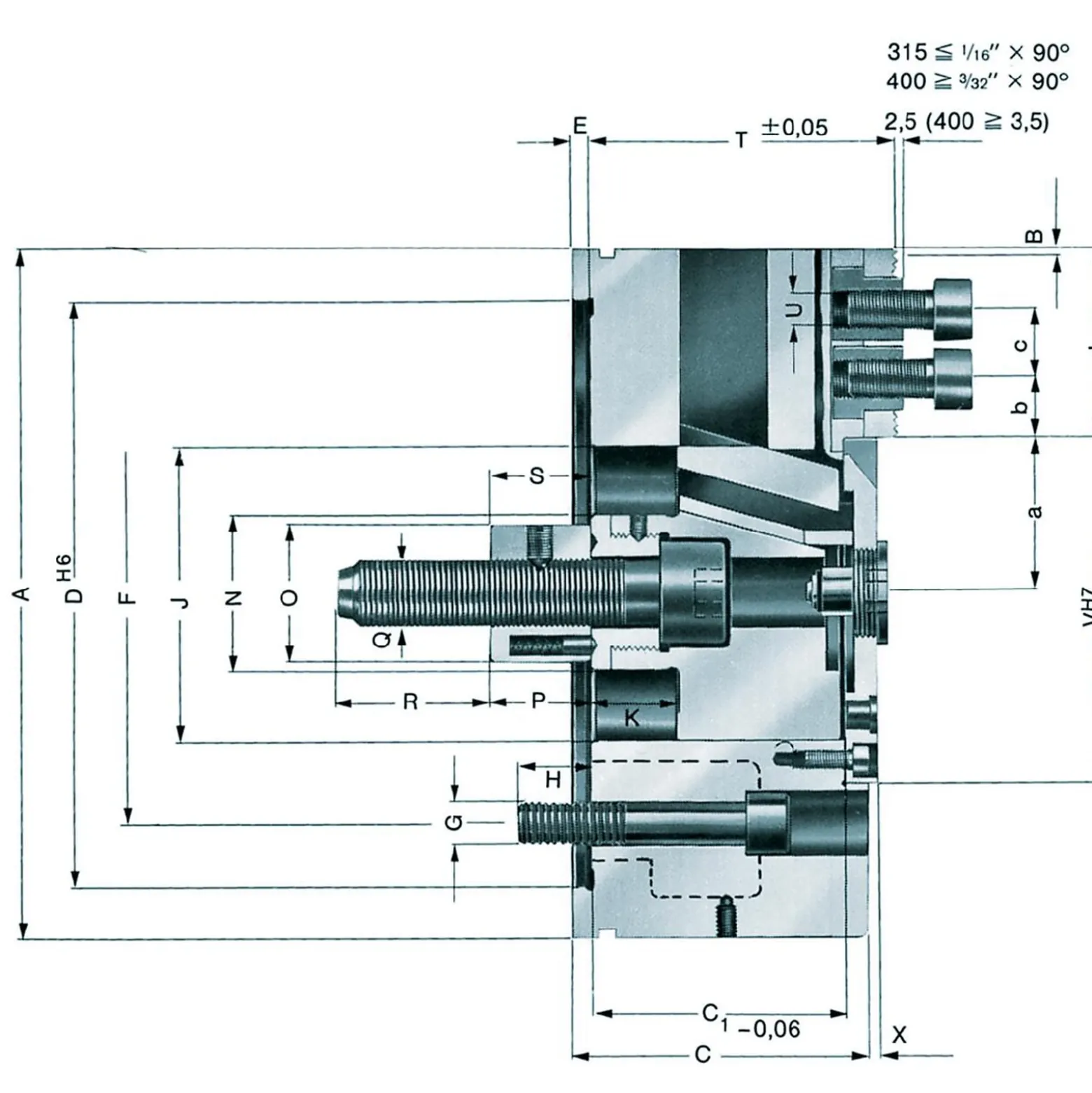

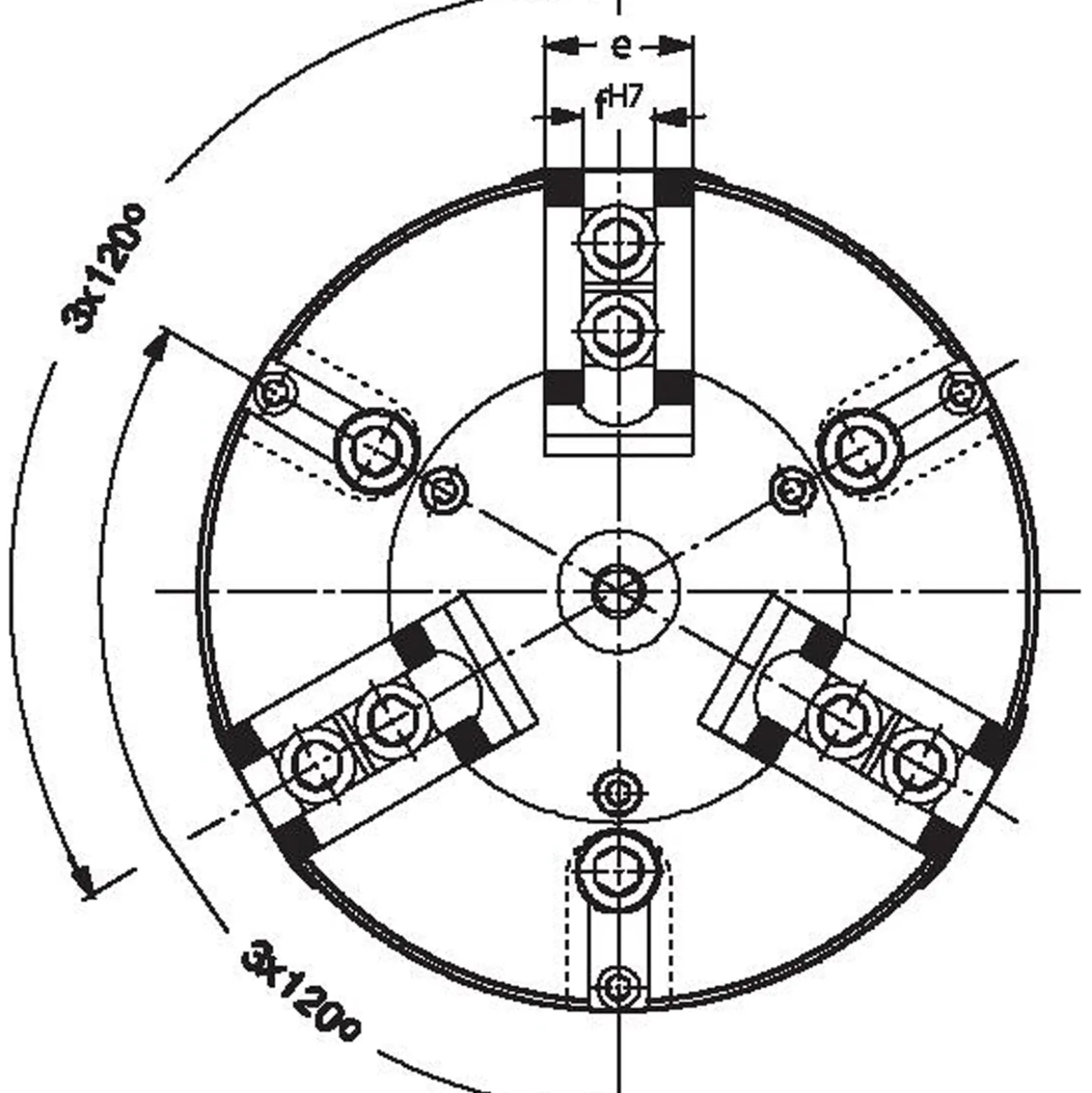

Kraftspannfutter ohne Durchgang KFD, Größe 110, 3-Backen, Standardausführung, Spitzverzahnung 90° Zylindrische Zentrieraufnahme, Anschlussmaße nach DIN 6353

Abstreifhöhe mm:	28,55 mm
Aufnahme:	92 mm
Aussendurchmesser Futter mm:	110 mm
Backenanzahl:	3
Backenbreite:	25 mm
Backenhub mm:	2.1 mm
Backenlänge:	28 mm
Befestigungsgewinde mm:	M 6 x 18 mm
Befestigungsschraube mm:	3 x M 8 mm
Bohrung Ø:	–
Durchmesser Teilkreis mm:	80 mm
Flugkreis-Ø Aufsatzbacke mm:	172 mm
Gesamtlänge:	–
Gewicht ohne Backen:	2,1
Gewindeanschluss mm:	M20x1,5 mm
Gewindelänge Befestigungsschraube mm:	12 mm
Gewindelänge Kolbenanschluss mm:	20 mm
Größe:	110
Höhe Futter 1 mm:	34 mm
Höhe Futter mm:	31.5 mm
Kolbendurchmesser mm:	45 mm
Kolbenhub in mm:	8 mm
Massenträgheitsmoment:	0,003
Maximale Backenstellung:	26
Maximale Betätigungskraft:	7
Maximale Kolbenstellung:	33
Maximale Nutensteinstellung:	14,8
Minimale Backenstellung:	23,9
Minimale Kolbenstellung:	25
Minimale Nutensteinstellung:	10
Nutensteinstellung mm:	8,2 mm
Passender Zylinder:	OVS-85
Spannkraft:	12
Tiefe Aufnahme mm:	3 mm
Zulässige Drehzahl:	4000
Überstand Deckel mm:	4 mm
