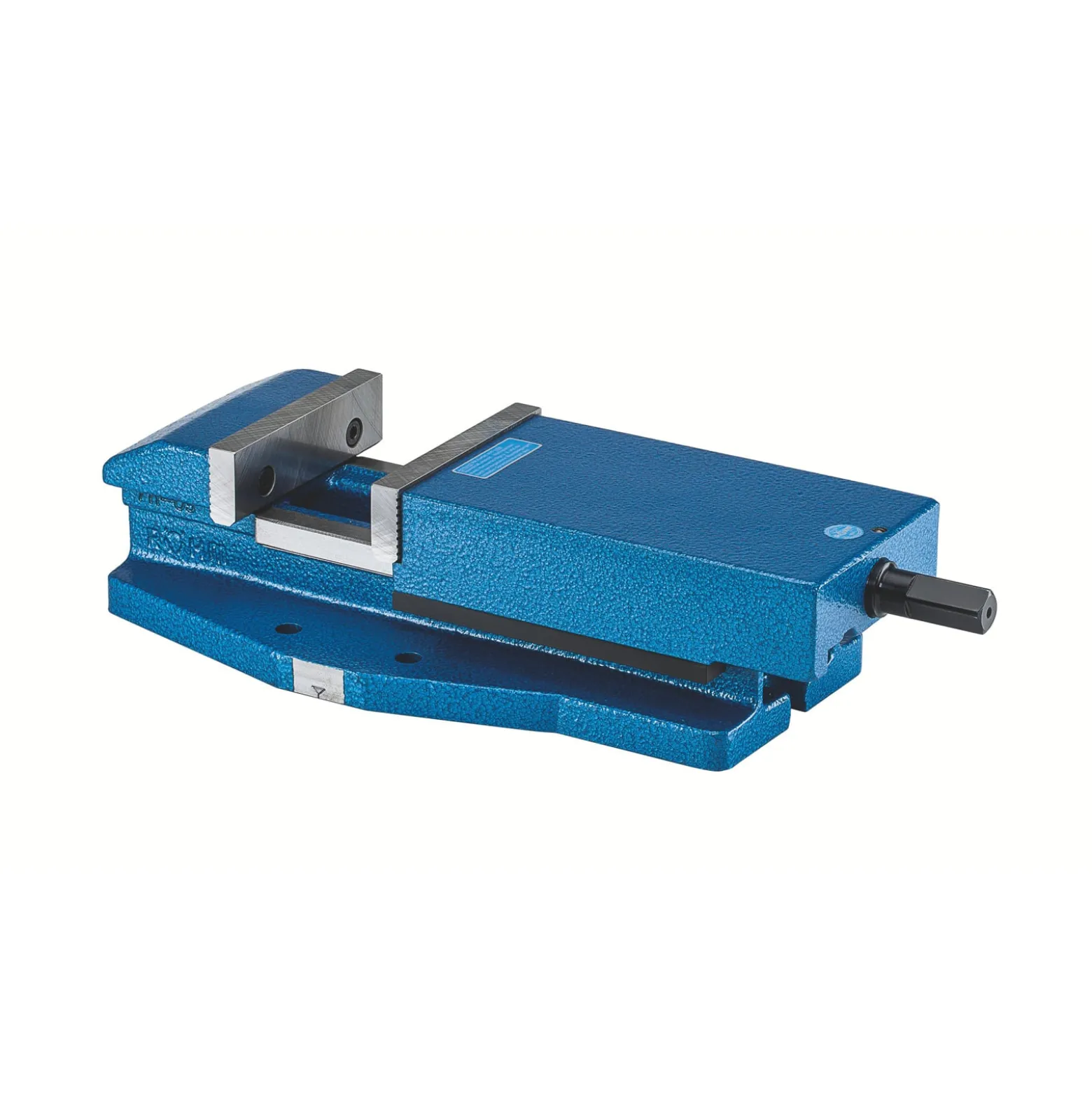

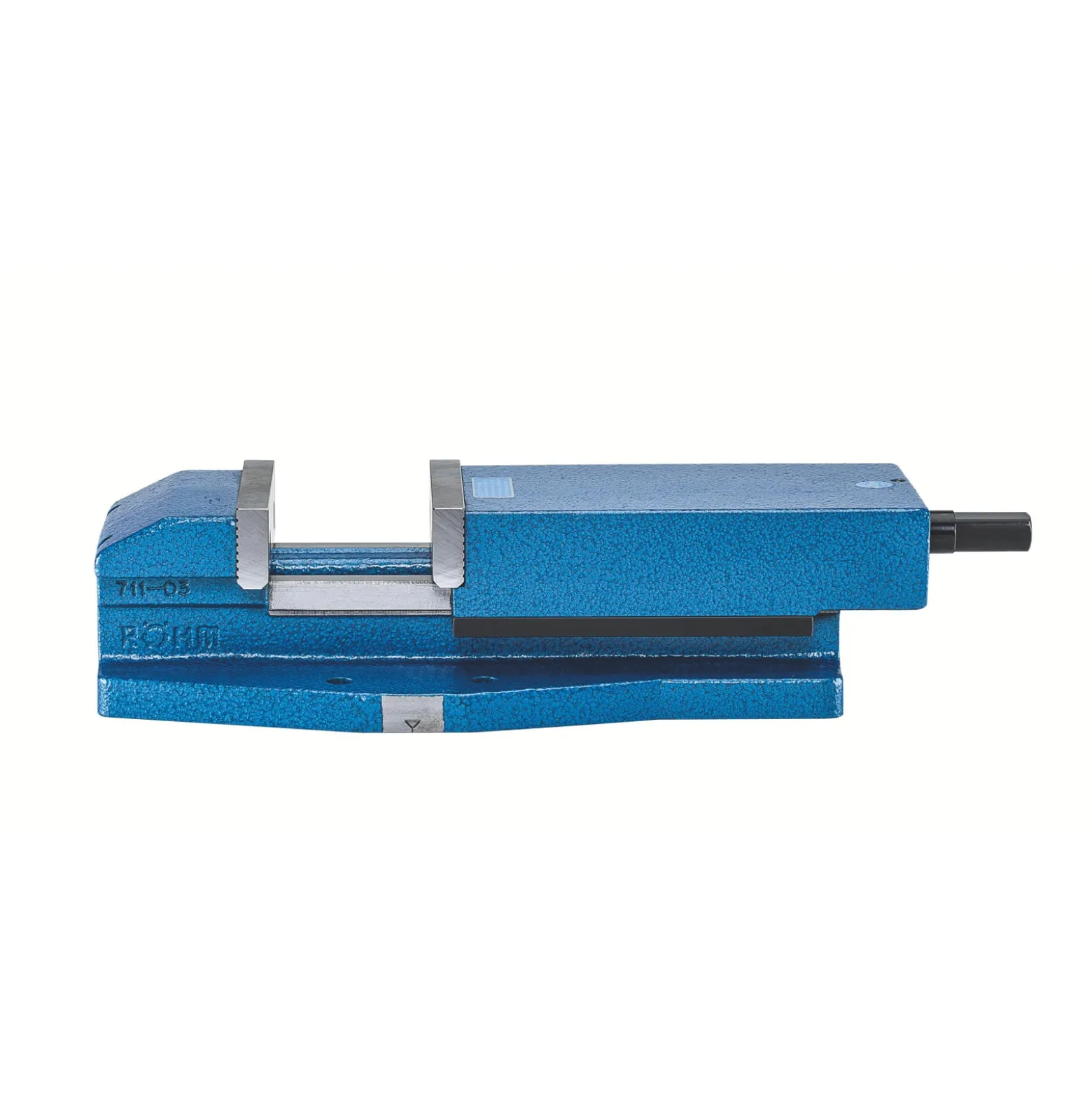

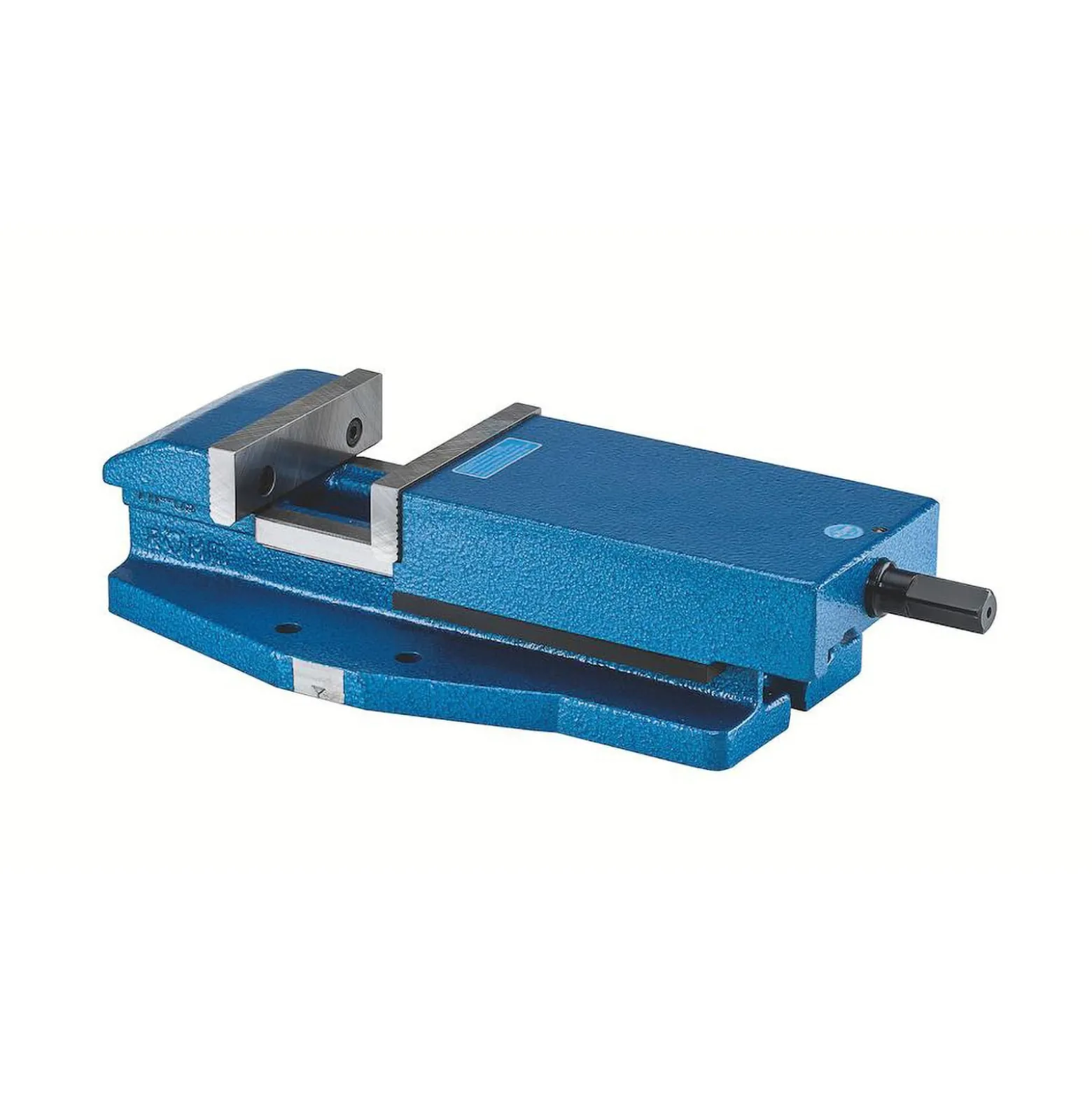

Röhm Maschinen-Schraubstöcke RS, Größe 3, Backenbreite 135, mit Normalbacken SGN - 128033

Röhm Maschinen-Schraubstöcke RS, Größe 3, Backenbreite 135, mit Normalbacken SGN – 128033

€109.13

Categories: Schraubstöcke, Spanntechnik Tag: Röhm Brand: Röhm

Description
Reviews (0)

Kurzbeschreibung

Spannsystem mechanisch ohne Kraftübersetzer, manuell betätigt.

Technische Merkmale

Aus Spezialguss für vielfältigen Einsatz
Lange Führung der beweglichen Backe
Kraftübertragung mittels Gewindespindel
Mit Normalbacken SGN und Handkurbel
Einsatz auf Drehplatte mit Gradeinteilung

Einsatzbereiche

Für konventionelle Werkzeugmaschinen.

Vorteile

Optimales Preis-Leistungsverhältnis
Ganzer Spannbereich durch Drehen mit der Handkurbel überbrückbar
Spindel ist schmutz- und spänegeschützt
Umfangreiches Backensortiment

Weitere Infos

Maschinen-Schraubstöcke RS, Größe 3, Backenbreite 135, mit Normalbacken SGN und Handkurbel

Ausführung:	RS
Backenanschlussmaße: Breite mm:	80 mm
Backenanschlussmaße: Gewindedurchmesser 1 mm:	M8 mm
Backenanschlussmaße: Gewindetiefe mm:	13 mm
Backenanschlussmaße: Höhe mm:	15.6 mm
Backenbreite:	135 mm
Bohrung Ø:	–
Breite Grundkörper mm:	200 mm
Breite Spannschlitz mm:	14 mm
Dicke Normalbacke mm:	16 mm
Drehplattenanschluss: Befestigungsbohrung mm:	13 mm
Drehplattenanschluss: Breite mm:	146 mm
Drehplattenanschluss: Länge mm:	70 mm
Drehplattenanschluss: Zentrierbohrung Abstand mm:	155 mm
Gesamtlänge:	–
Gewicht:	25
Größe:	3
Höhe:	104 mm
Höhe Backen mm:	39.6 mm
Höhe Führung Grundkörper mm:	64 mm
Länge:	510 mm
Länge Grundkörper mm:	365 mm
Länge Stirnseite bis Backenanlage mm:	70 mm
Länge bewegliche Backe mm:	242 mm
Spannkraft:	35
Spannweite:	125 mm
