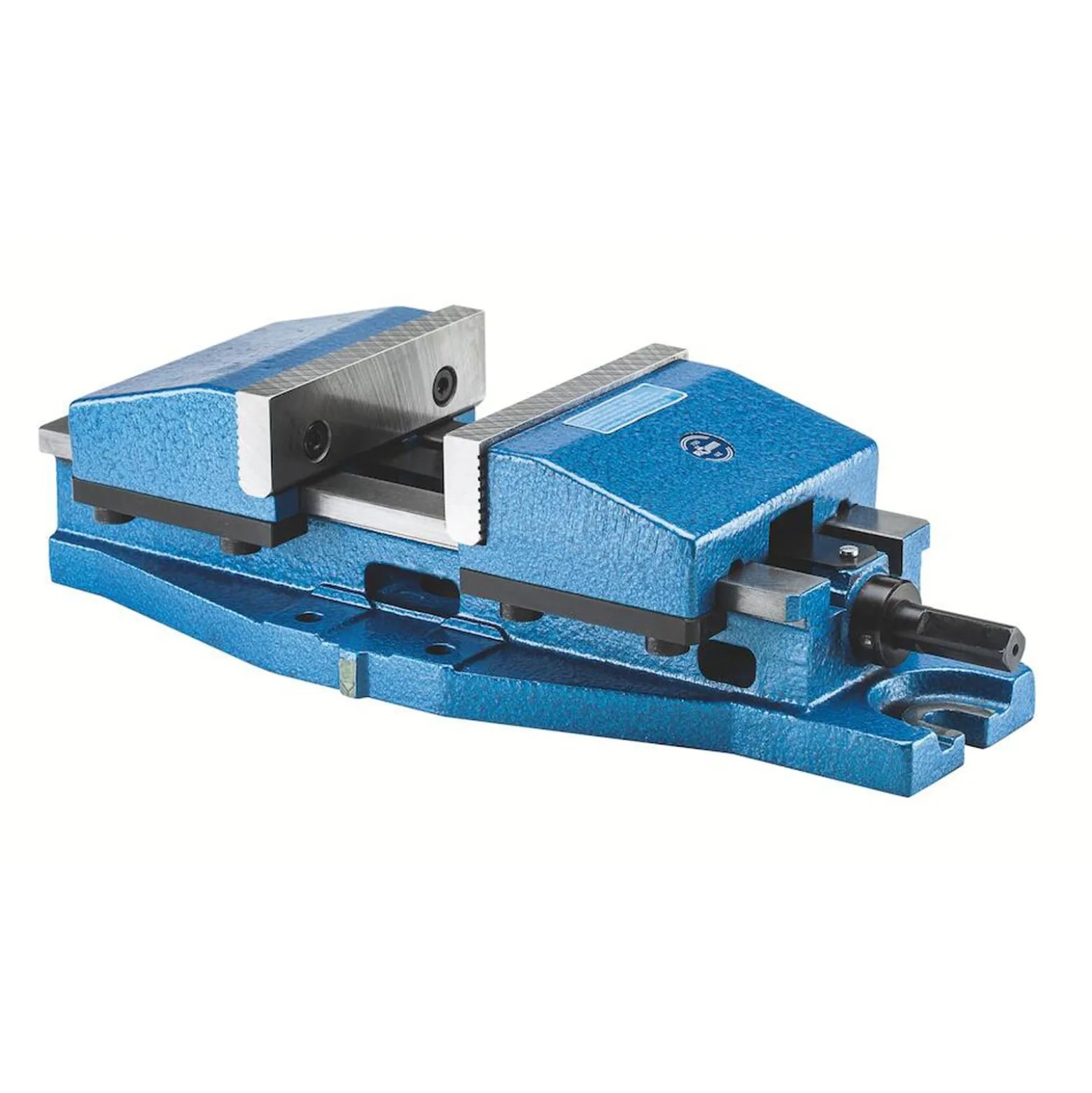

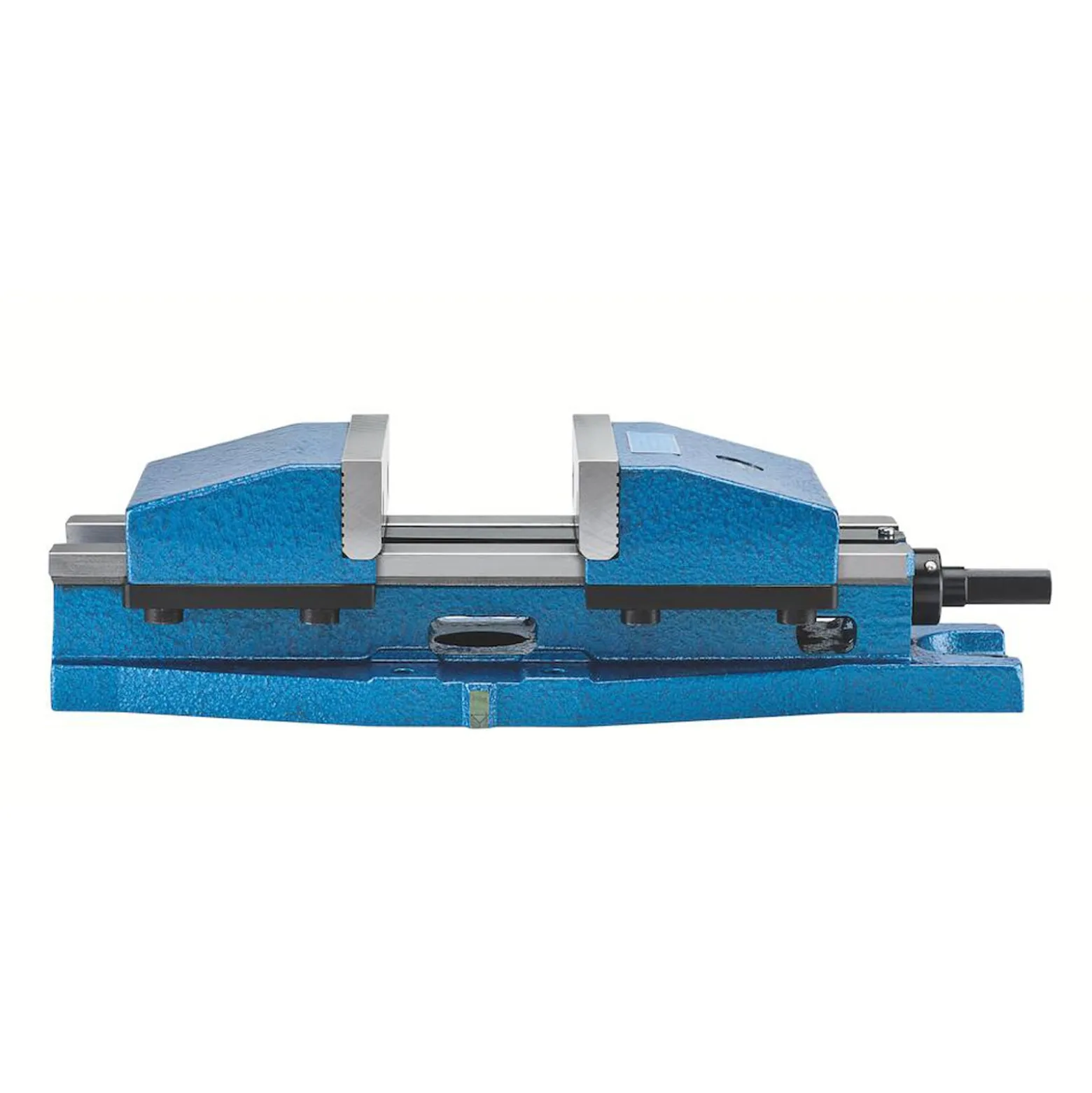

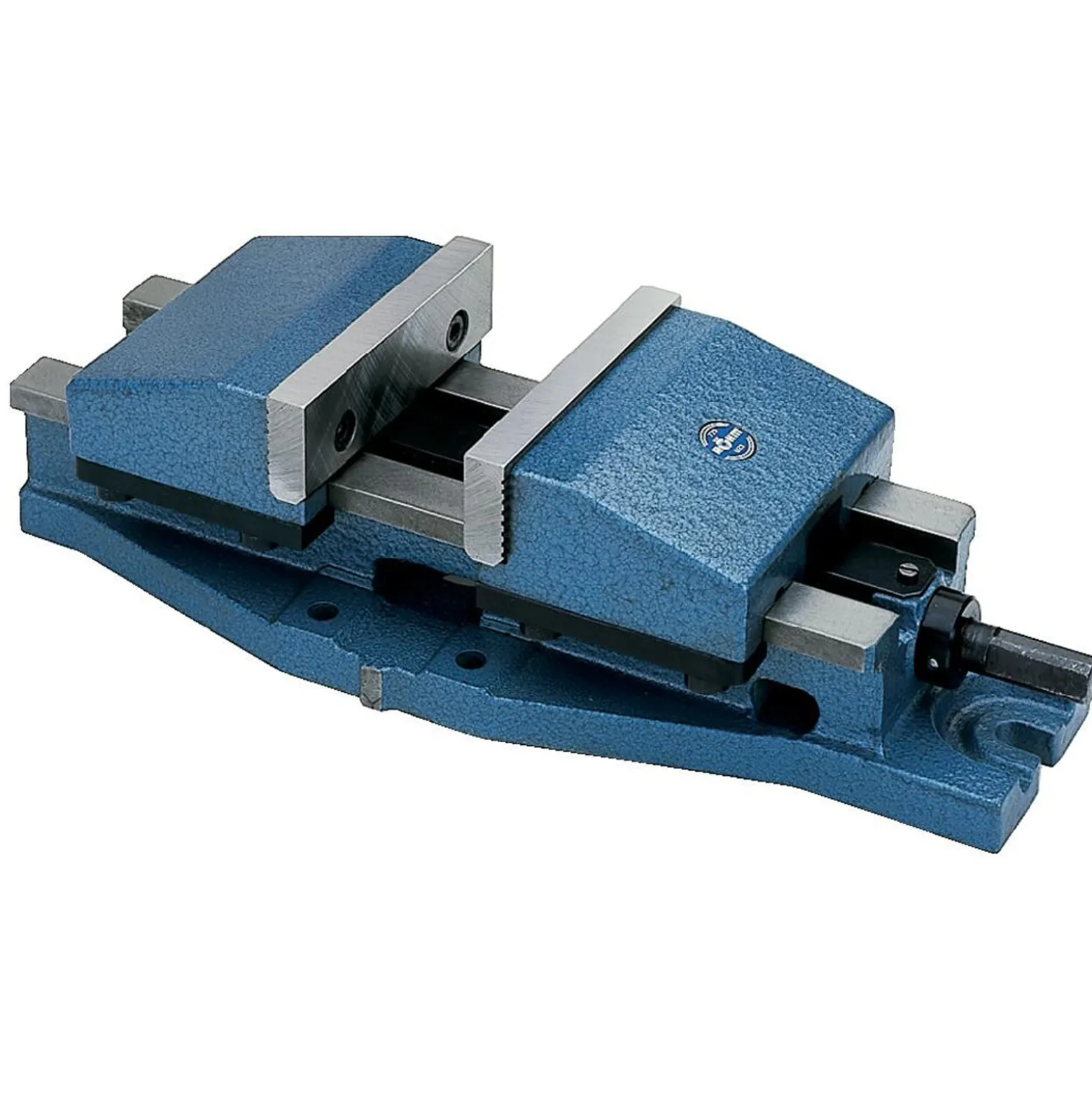

Röhm Maschinen-Schraubstöcke UZ, Größe 4, Backenbreite 160, Zentrischspanner – 014752
€119.53
Kurzbeschreibung
- Spannsystem mechanisch ohne Kraftübersetzer, manuell betätigt.
Technische Merkmale
- Aus Spezialguss für vielfältigen Einsatz
- Einsatz auf Drehplatte mit Gradeinteilung
- Mit Normalbacken SGN und Handkurbel
- Zentrische Spannung durch Links- und Rechtsgewinde der Spindel
Einsatzbereiche
- Für konventionelle Werkzeugmaschinen.
Vorteile
- Optimales Preis-Leistungsverhältnis
- Spindel im Arbeitsbereich abgedeckt
- Umfangreiches Backensortiment
- Niedrige Bauart
- Die seitlichen Backenführungen ermöglichen ein einfaches und genaues Ausrichten des Schraubstockes
Weitere Infos
- Maschinen-Schraubstöcke UZ, Größe 4, Backenbreite 160, Zentrischspanner
| Ausführung: | UZ |
|---|---|
| Backenanschlussmaße: Breite mm: | 100 mm |
| Backenanschlussmaße: Gewindedurchmesser 1 mm: | M8 mm |
| Backenanschlussmaße: Gewindetiefe mm: | 13 mm |
| Backenanschlussmaße: Höhe mm: | 19.6 mm |
| Backenbreite: | 160 mm |
| Bohrung Ø: | – |
| Breite Grundkörper mm: | 180 mm |
| Breite Spannschlitz mm: | 17 mm |
| Dicke Normalbacke mm: | 16 mm |
| Drehplattenanschluss: Befestigungsbohrung mm: | 17 mm |
| Drehplattenanschluss: Breite mm: | 142 mm |
| Drehplattenanschluss: Länge mm: | 60 mm |
| Drehplattenanschluss: Zentrierbohrung Abstand mm: | 214 mm |
| Gesamtlänge: | – |
| Gewicht: | 31 |
| Größe: | 4 |
| Höhe: | 124.5 mm |
| Höhe Backen mm: | 49.6 mm |
| Höhe Führung Grundkörper mm: | 74 mm |
| Länge: | 495 mm |
| Länge Grundkörper mm: | 480 mm |
| Länge bewegliche Backe mm: | 107 mm |
| Spannkraft: | 24 |
| Spannweite: | 180 mm |
