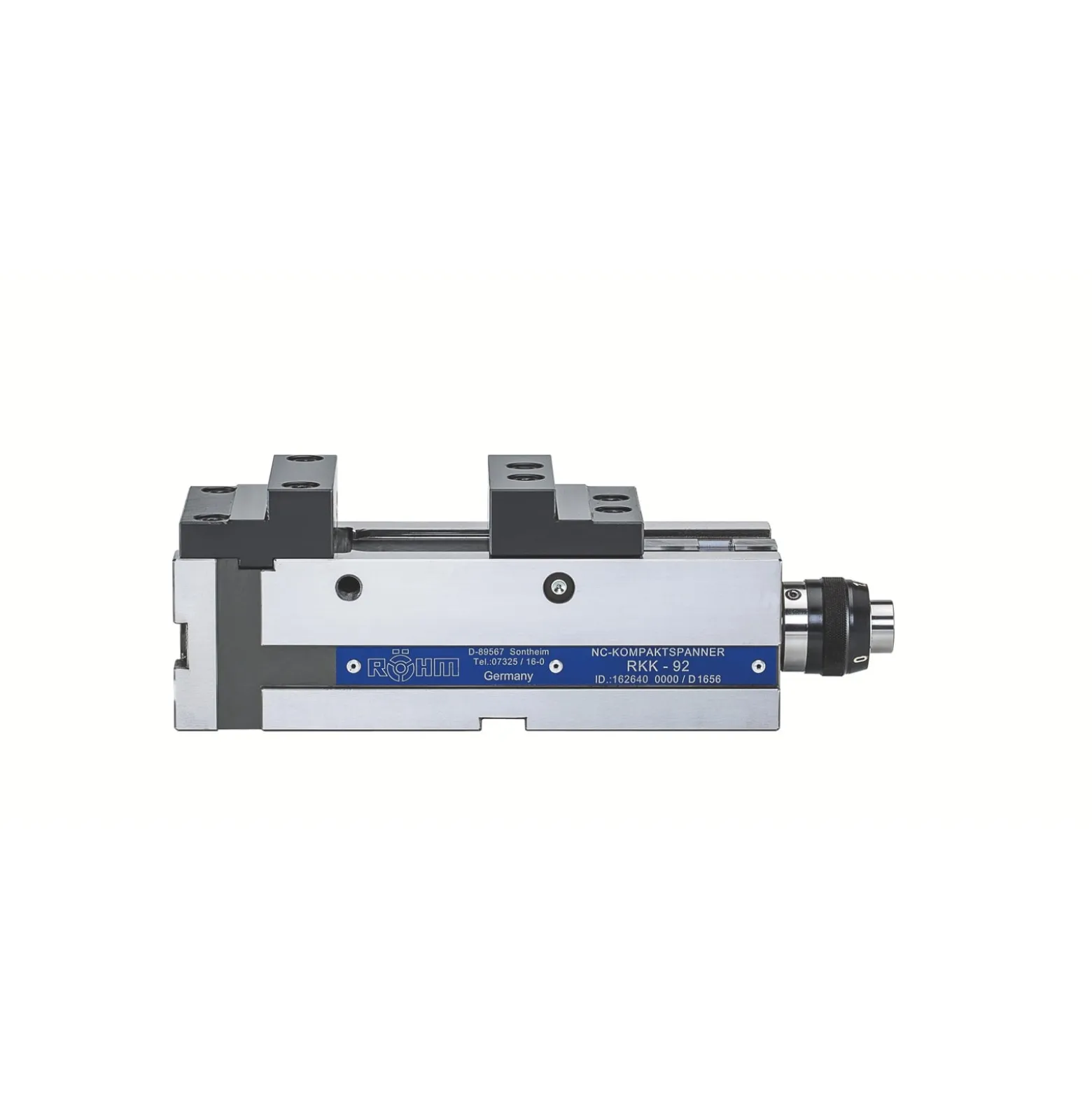

Röhm NC-Kompakt-Spanner RKK, Größe 3, Backenbreite 135 - 148545

Röhm NC-Kompakt-Spanner RKK, Größe 3, Backenbreite 135 – 148545

€112.57

Categories: Schraubstöcke, Spanntechnik Tag: Röhm Brand: Röhm

Description
Reviews (0)

Kurzbeschreibung

Größe 3-5: Spannsystem mechanisch-mechanisch mit Kraftübersetzer, manuell betätigt.

Technische Merkmale

Stabiler Stahl Grundkörper und alle Führungen sind allseitig gehärtet und geschliffen
Größe 3-5: Langer Spannschieber mit Verzahnung
RKK = RÖHM, Kompakt, Kraftverstärkt

Einsatzbereiche

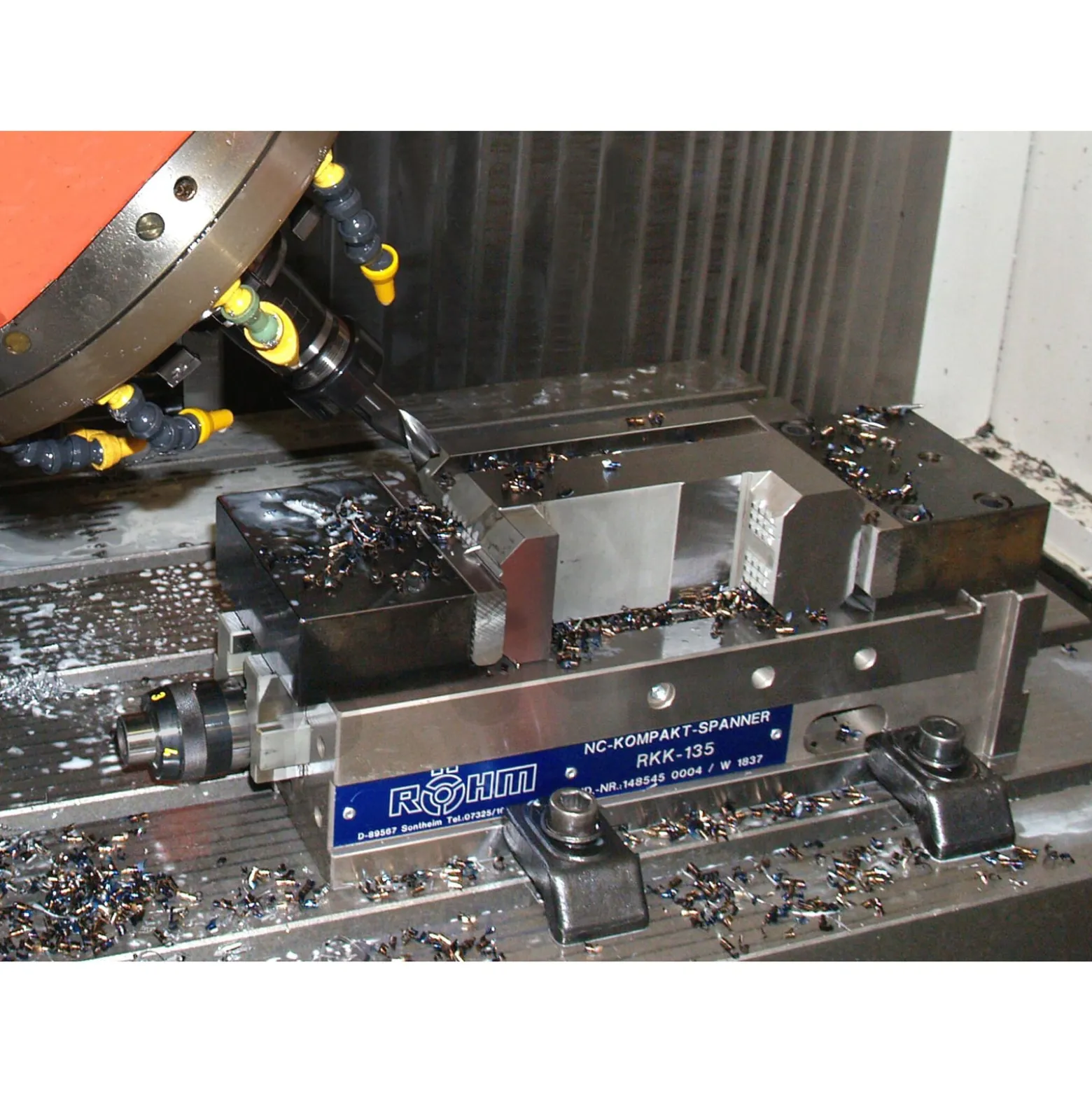

Optimiert für höchste Arbeitsgenauigkeiten auf CNC-Fräsmaschinen und Bearbeitungszentren mit sehr hoher Arbeitsgenauigkeit.

Vorteile

Antriebsspindel mit Spannkraftvoreinstellung
Verformungsstabile Bauart für höchste Spanngenauigkeit
Befestigungsgewinde für Werkstückanschlag
Spannfläche für Spannpratzen
Mit beidseitig angebrachten Schmiernippeln können alle dem Verschleiß unterliegenden Führungen und das Spindelgewinde einfach und schnell geschmiert werden

Weitere Infos

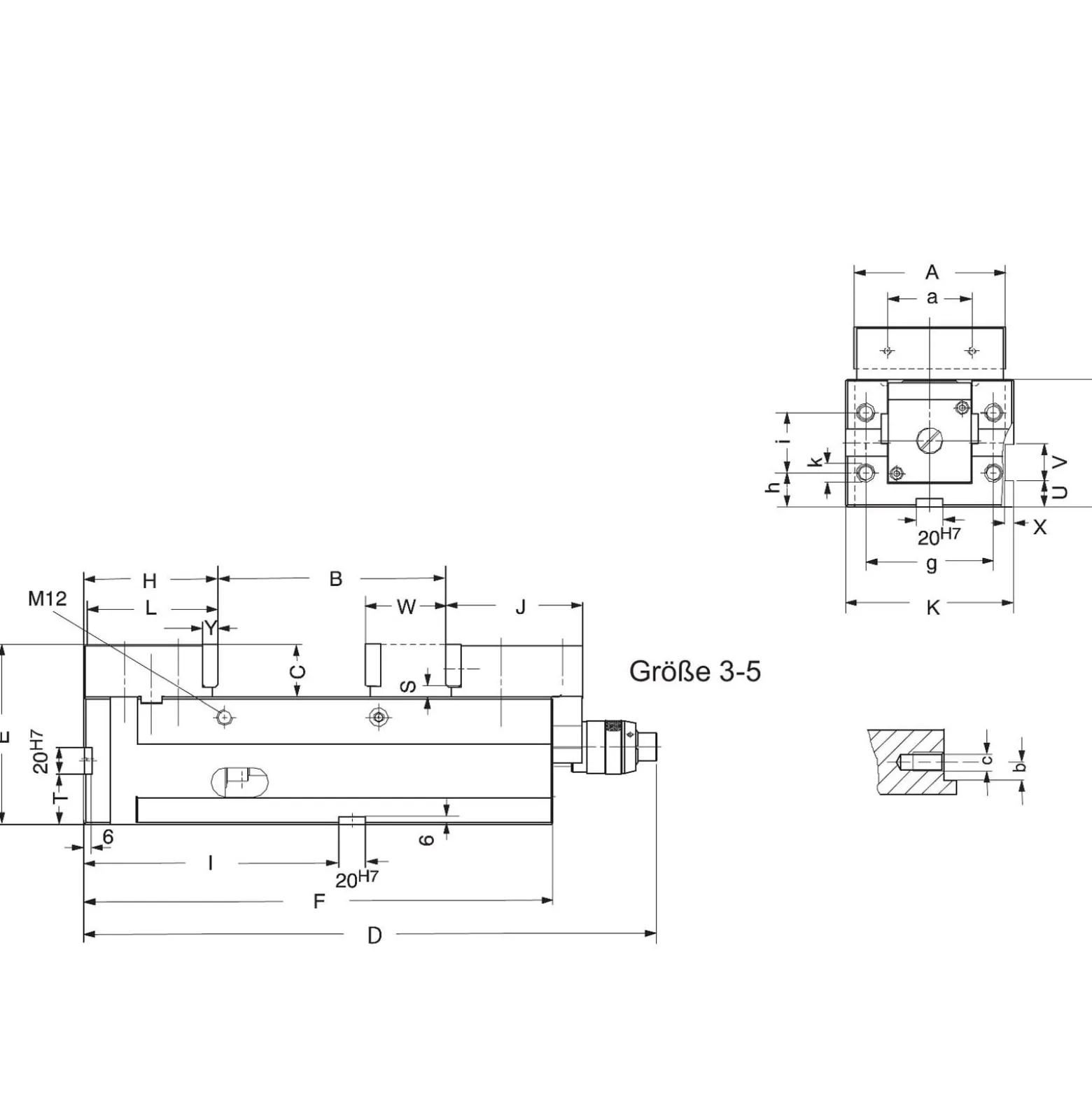

NC-Kompakt-Spanner RKK, Größe 3, Backenbreite 135, mit Standardbacken SAund Normalbacke SGN

Backenanschlussmaße: Breite mm:	M8x13 mm
Backenanschlussmaße: Gewindedurchmesser mm:	15.6 mm
Backenanschlussmaße: Höhe mm:	80 mm
Backenbreite:	135 mm
Bohrung Ø:	–
Breite Grundkörper mm:	150 mm
Dicke Normalbacke mm:	15.6 mm
Freiraum für Beschriftung mm:	40 mm
Gesamtlänge:	–
Gewicht:	50
Gewindeanschluss Stirnseite: Breite mm:	110 mm
Gewindeanschluss Stirnseite: Gewindedurchmesser:	M12x22
Gewindeanschluss Stirnseite: Höhe 1 mm:	55 mm
Gewindeanschluss Stirnseite: Höhe mm:	22.5 mm
Größe:	3
Höhe:	148 mm
Höhe Backenauflage mm:	9.4 mm
Höhe Backen mm:	49 mm
Höhe Grundkörper mm:	100 mm
Höhe Quernut an Stirnseite mm:	40 mm
Höhe Spannschulter mm:	20 mm
Länge:	483 mm
Länge Grundkörper mm:	400 mm
Länge Quernut an Grundseite mm:	240 mm
Länge Stirnseite bis Backenanlage mm:	110.5 mm
Länge bewegliche Backe mm:	102 mm
Länge feste Backe mm:	109 mm
Spannkraft:	40
Spannweite B mm:	0-215 mm
Tiefe Spannschulter mm:	6.5 mm
Verfahrhub des Spannschiebers mm:	60 mm
Versetzbereich der Spannbacke mm:	168 mm
