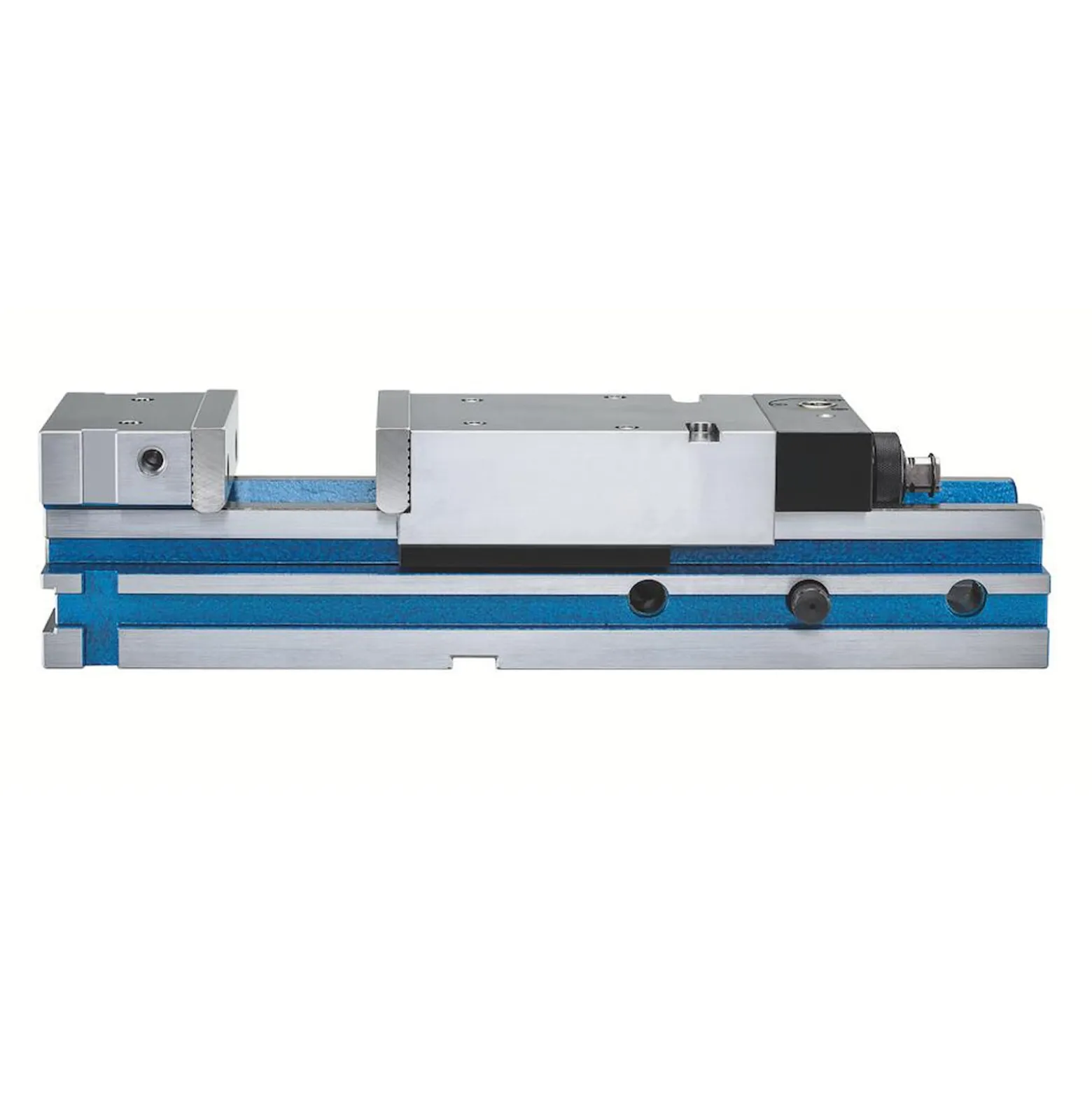

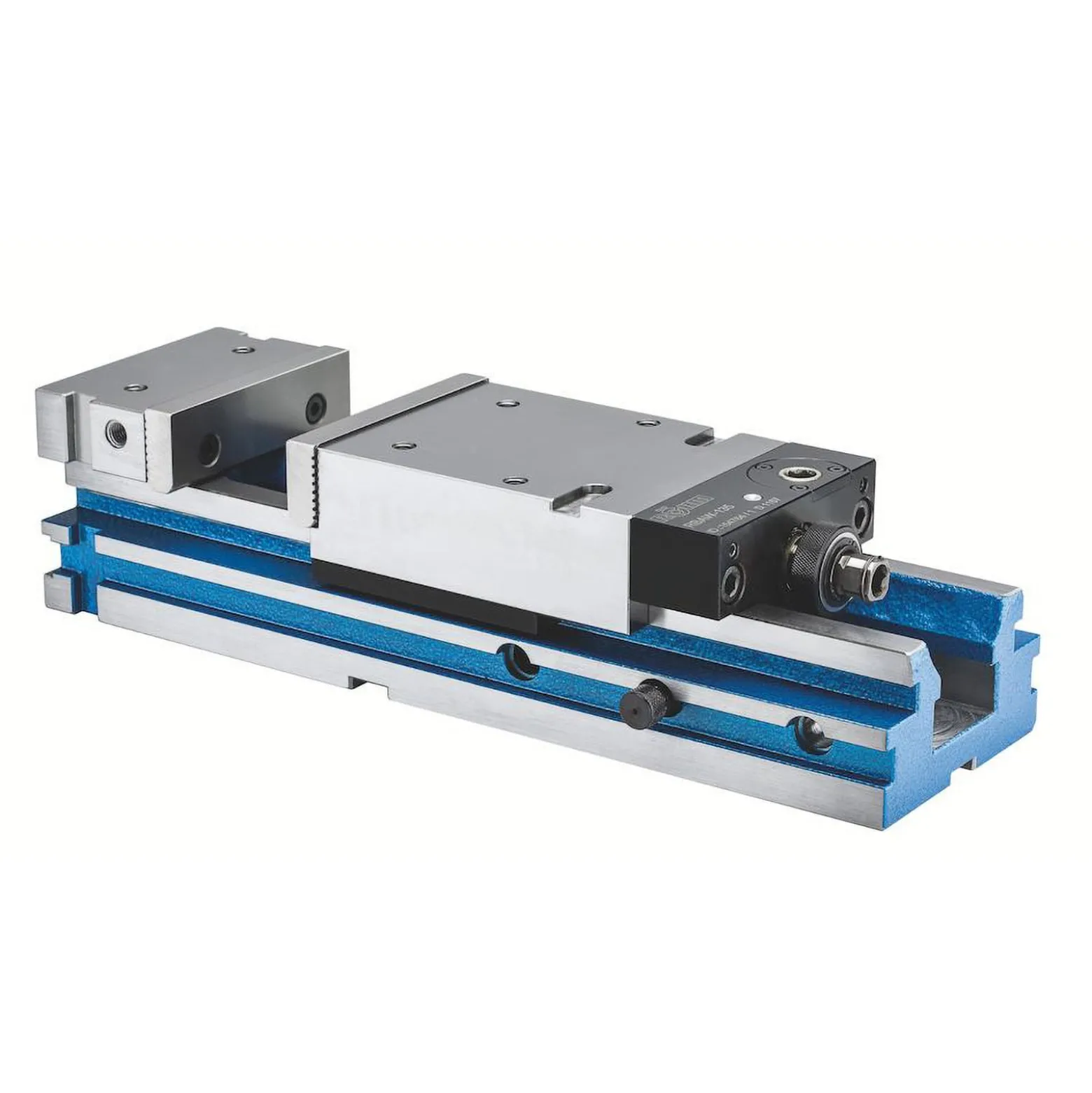

Röhm NC-Kraftspanner RBAW, Größe 2, Backenbreite 113, mit Winkeltrieb, Standard – 154763
€110.93
Kurzbeschreibung
- Spannsystem mechanisch-hydraulisch mit Kraftübersetzer, manuell betätigt.
Technische Merkmale
- Stahlkörper mit fester Spannbacke, einheitlich im Gesenk geschmiedet
- Selbsttätige Nachspannung in Hydraulikeinheit durch eingebaute Tellerfedern
- Alle Verschleißteile, vor allem die Backenführungen sind gehärtet und geschliffen
- Robuste Flachbahnführung der beweglichen Backe
- Mit Normalbacken und Handkurbel
Einsatzbereiche

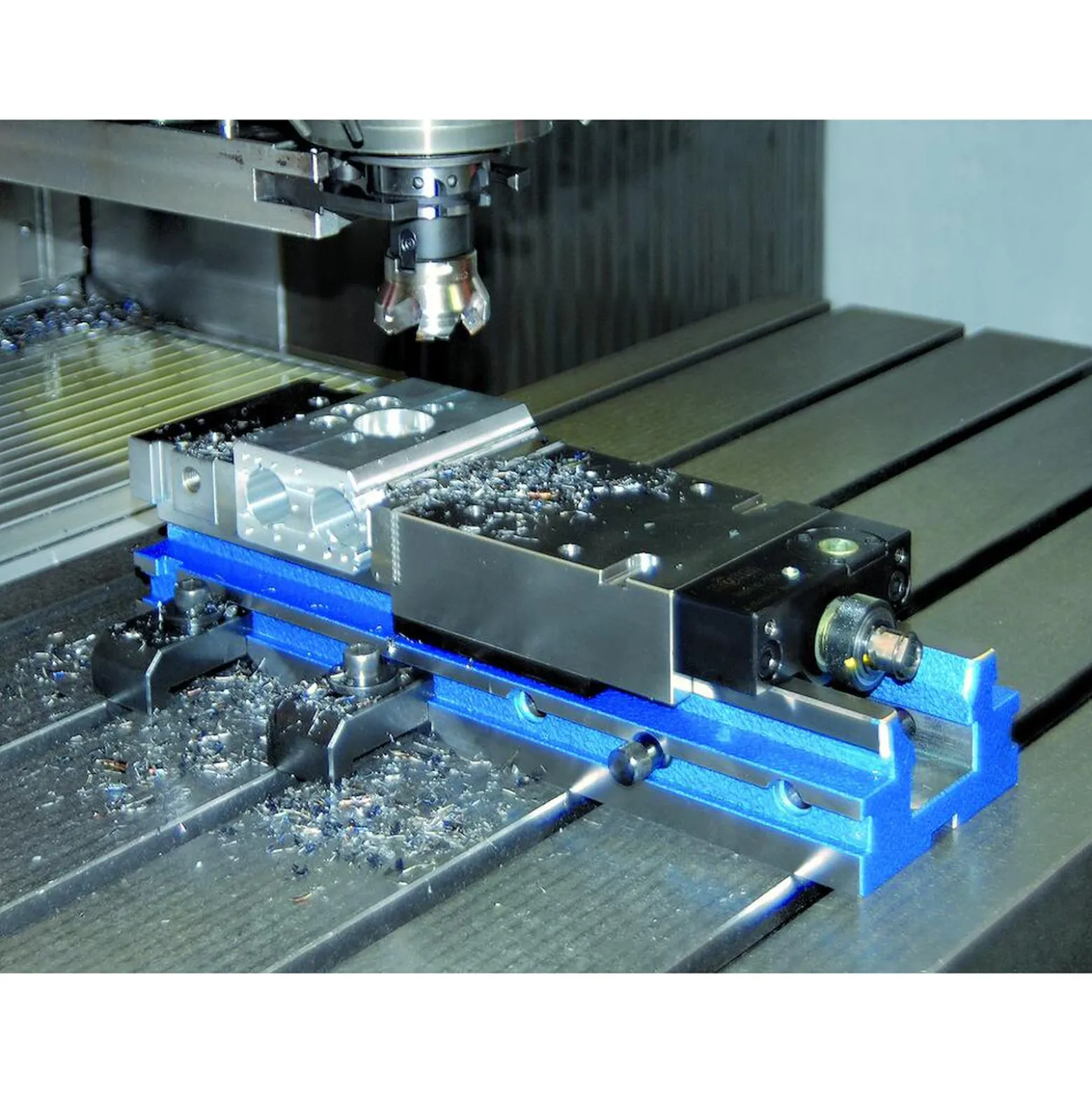

- Für den universellen Einsatz auf Fräsmaschinen und Bearbeitungszentren.
Vorteile
- Horizontal, vertikal und seitlich aufspannbar mit Höhenabstimmung ±0,02
- Robuste wartungsfreie Spindel
- Auf der Oberfläche der festen und beweglichen Backe können zusätzliche Stufenbacken oder spezielle Formbacken befestigt werden
- Antriebsspindel ist schmutz- und spänegeschützt
- Großer Spannbereich
- Kurze Ausführung der beweglichen Backe (aus Stahl) ergibt kurze Baulänge auch bei max. Spannweite
- Mit Winkeltrieb
Weitere Infos
- NC-Kraftspanner RBAW, Größe 2, Backenbreite 113, mit Winkeltrieb, Standard

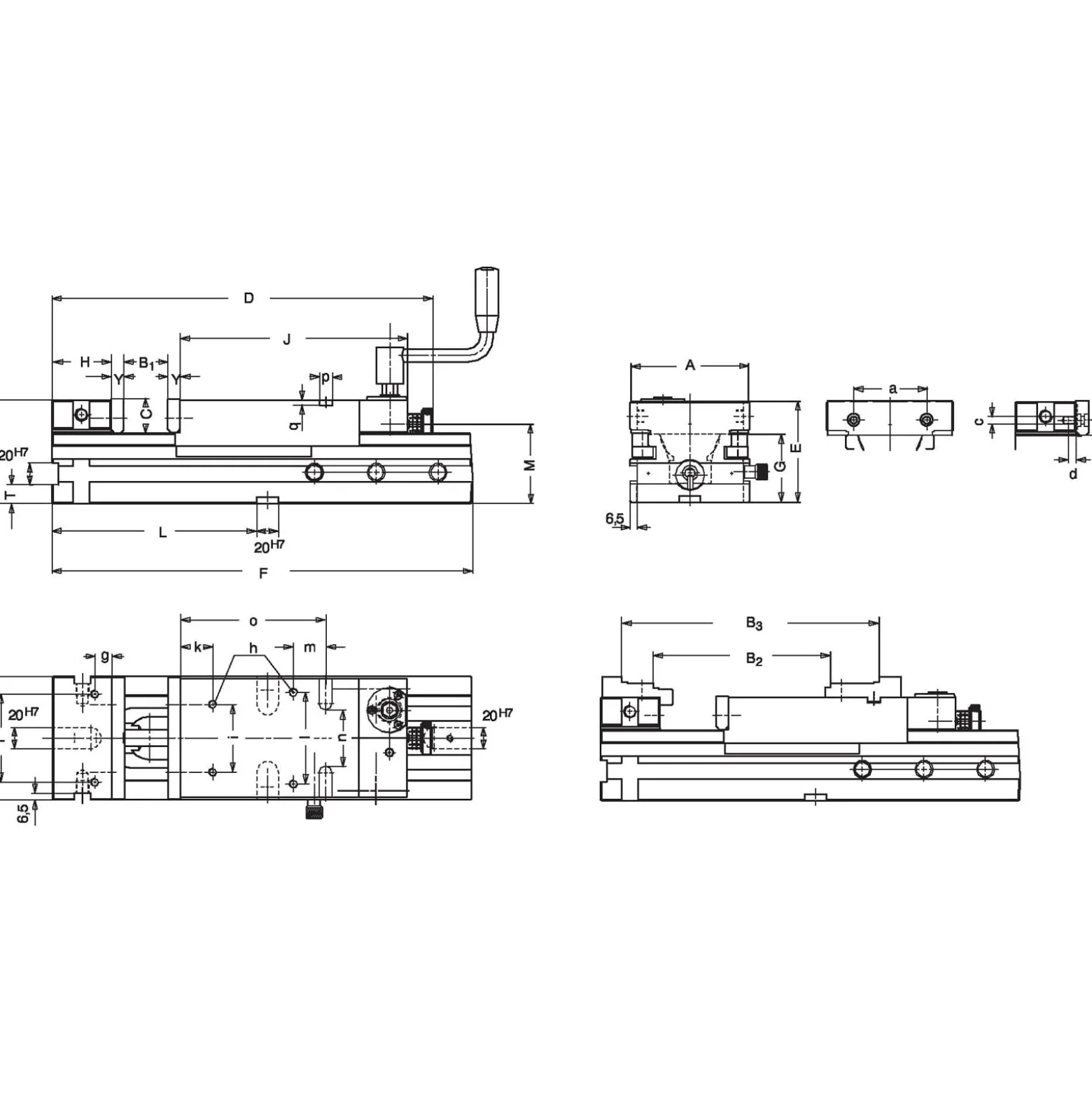

| Ausführung: | RBAW |
|---|---|
| Backenanschlussmaße: Breite mm: | 63 mm |
| Backenanschlussmaße: Gewindedurchmesser 1 mm: | M6 mm |
| Backenanschlussmaße: Gewindetiefe mm: | 12 mm |
| Backenanschlussmaße: Höhe mm: | 13.6 mm |
| Backenbreite: | 113 mm |
| Bohrung Ø: | – |
| Breite Grundkörper mm: | 115 mm |
| Dicke Normalbacke mm: | 11.6 mm |
| Gesamtlänge: | – |
| Gewicht: | 22 |
| Gewindeanschluss Oberseite: Breite 1 mm: | 63 mm |
| Gewindeanschluss Oberseite: Breite 2 mm: | 85 mm |
| Gewindeanschluss Oberseite: Breite mm: | 82 mm |
| Gewindeanschluss Oberseite: Gewindedurchmesser mm: | M 8 x 14 mm |
| Gewindeanschluss Oberseite: Länge 1 mm: | 30 mm |
| Gewindeanschluss Oberseite: Länge 2 mm: | 30 mm |
| Gewindeanschluss Oberseite: Länge mm: | 16 mm |
| Größe: | 2 |
| Handkurbel Achsabstand mm: | 90 mm |
| Höhe: | 97.7 mm |
| Höhe Backen mm: | 31.6 mm |
| Höhe Führung Grundkörper mm: | 65.5 mm |
| Höhe Grundkörper mm: | 96 mm |
| Höhe Quernut an Stirnseite mm: | 17.5 mm |
| Höhe Spannschulter mm: | 20 mm |
| Höhe Spindellager mm: | 73.5 mm |
| Länge: | 500 mm |
| Länge Grundkörper mm: | 390 mm |
| Länge Quernut an Grundseite mm: | 190 mm |
| Länge Stirnseite bis Backenanlage mm: | 55 mm |
| Länge bewegliche Backe mm: | 211 mm |
| Quernutanschluss Oberseite: Breite mm: | 52 mm |
| Quernutanschluss Oberseite: Länge mm: | 135 mm |
| Quernutanschluss Oberseite:Nutbreite mm: | 12 mm |
| Quernutanschluss Oberseite:Nuttiefe mm: | 5 mm |
| Spannkraft: | 30 |
| Spannweite 1 mm: | 0-175 mm |
| Spannweite 2 mm: | 125-300 mm |
| Spannweite 3 mm: | 199-374 mm |
