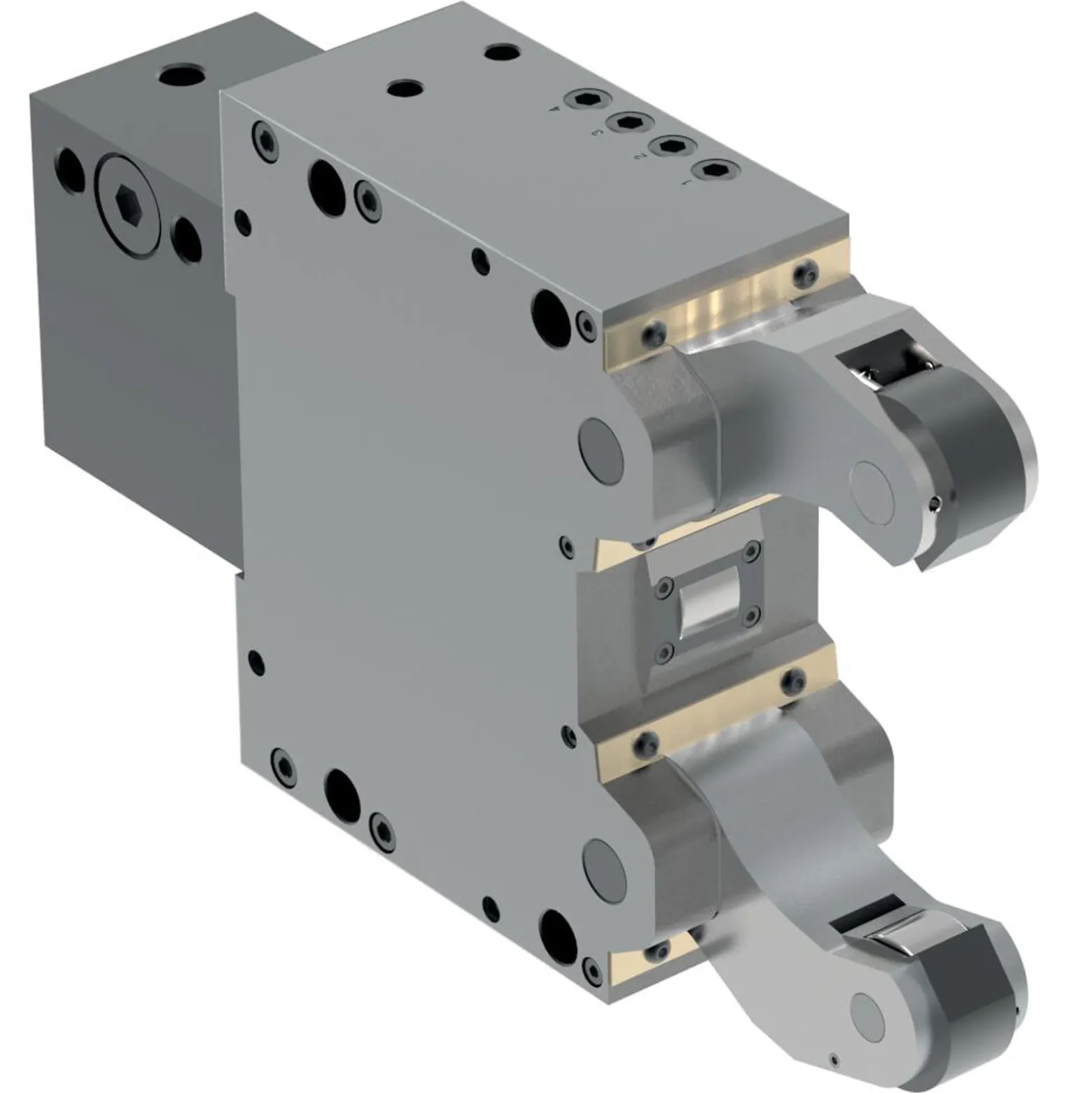

Röhm SLZN 067 mit Späneschutz ballige Rollen – 1685568

• Kurzbeschreibung
  • Abstützung von schlanken Wellen zur rationellen Dreh- und Endenbearbeitung.
• Technische Merkmale
  • Standardausführung mit hinten angebautem Zylinder.
• Einsatzbereiche
  • Zentralschmierung
  • Standardausführung mit zylindrischen oder balligen Laufrollen erhältlich
  • Mit und ohne Späneschutz erhältlich
  • Vorbereitet für Endlagenkontrolle, außer SLZ-047 (Endschalter nicht im Lieferumfang enthalten)
• Vorteile
  • Großer Spannbereich ohne Wechselelemente
  • Betriebssicherheit auch bei Druckabfall durch Sicherheitsventil
  • Kompakte und stabile Bauweise für variablen Einsatz
  • Hohe Zentrier- und Wiederholgenauigkeit durch bewährtes Kurven-Hebel-System
  • Federnder Späneschutz für optimale Werkstückabstreifung (bei Version „mit Späneschutz“)
  • Sperrluftanschluss gegen das Eindringen von Schmutz ins Lünetten-Innere
• Weitere Infos
  • Selbstzentrierende Lünetten SLZN 067, mit angebautem Zylinder, mit Späneschutz, mit balligen Rollen

Merkmale

• Abstand Bohrung Befestigungsgewinde 1 mm: 140
• Abstand Näherungsschalter 1 mm: 31
• Abstand Näherungsschalter mm: 51,5
• Abstand Sperrluftanschluss 1 mm: 51,5
• Abstand Sperrluftanschluss mm: 8,754
• Abstand Zentralschmieranschluss mm: 9,75
• Anschluss für Zentralschmierung mm: G 1/8″
• Arbeitsdruck: 6 – 30
• Befestigungsbohrung Durchmesser mm: 11
• Bohrungsabstand Befestigungsgewinde mm: 66
• Durchmesser maximaler axialer Verfahr mm: 79
• ID mit Zentralschmierung ohne Späneschutz RZ: 1685569
• ID mit Zentralschmierung und Späneschutz RZ: 1685567
• Kolbendurchmesser mm: 35
• Körperlänge bis Abstreifleiste mm: 108,5
• Körperlänge Zentriermitte mm: 149
• Länge Körper mm: 125,5
• Länge Zentriermitte bis erste Befestigungsbohrung mm: 52
• Lünettenbreite mm: 63
• Lünettenhöhe mm: 160
• Max Geschwindigkeit Rollenumfang halbe Spannkraft: 900
• Max. Geschwindigkeit Rollenumfang: 800
• Max. Ø Öffnungsbereich d4sw mm: 79
• Maximale Spannkraft pro Rolle: 1.700
• Maximaler Betriebsdruck: 54
• Maximaler Spanndurchmesser mm: 75
• Minimaler Spanndurchmesser mm: 6
• Öffnungsmaß Spannarme mm: 144
• Rollenbreite mm: 17,5 / 14
• Rollendurchmesser mm: 24
• Schwenkradius Rollen mm: 55
• Spannarm-Breite M mm: 28
• Spannbereich mit Späneschutz mm: 11 – 70
• Spannbereich ohne Späneschutz mm: 6 – 75
• Spannkraft pro Rolle bei 20 bar: 640
• Spannkraft pro Rolle bei max. Arbeitsdruck: 960
• Typ Spannbereich: SLZN 067
• Sperrluftanschluss: G 1/8″
• Verlagerung der geometr. Werkstückmitte bei Betriebsdrucksänderung von 20-70% (bei konstanter Spannkraft) mm: 0,007
• Wiederholgenauigkeit für den gleichen Spann-Ø bei gleichem Betriebsdruck mm: 0,005
• Zentriergenauigkeit über den ganzen Spannbereich mm: 0,02
• Zylinderbreite mm: 62
• Zylinderdurchmesser: C 35
• Zylinderfläche: 9,6
• Zylinderhöhe mm: 22
• Zylinderlänge mm: 65
