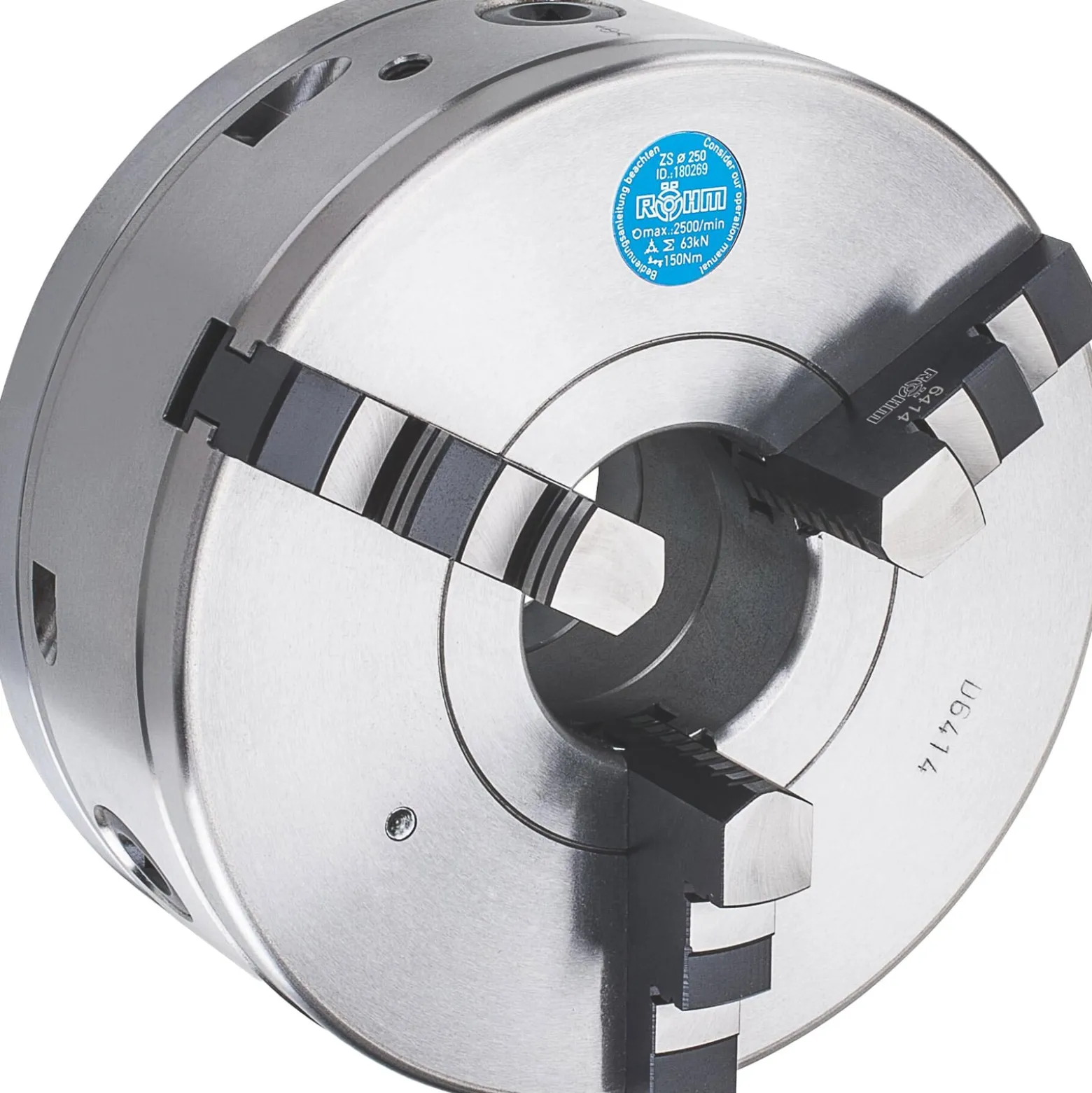

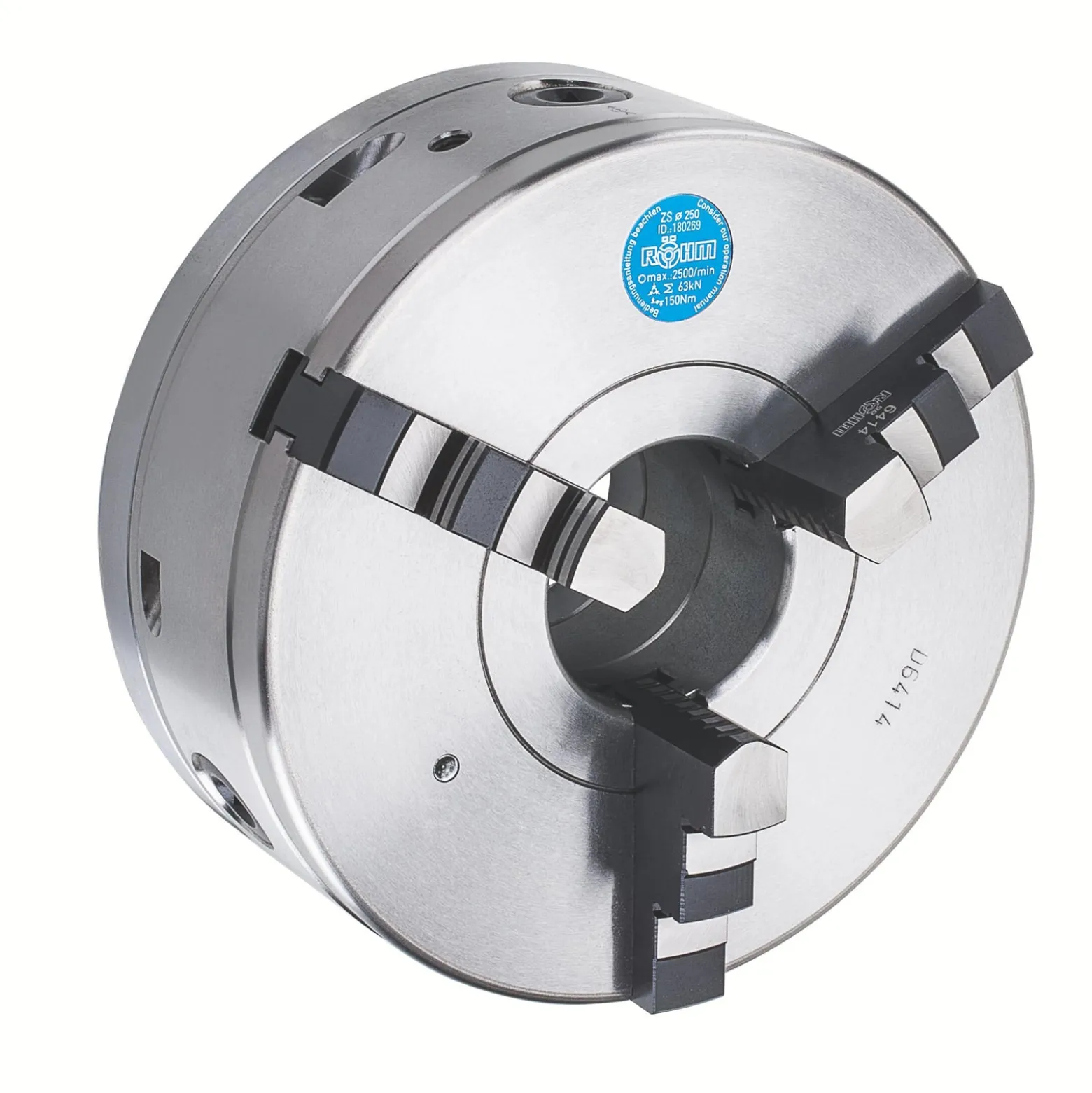

Röhm ZS Hi-Tru 200, 3-Backen, DIN 6350, Zylindrische Zentrieraufnahme, Form A – 180281

Kurzbeschreibung

• Planspiralfutter in Stahlausführung, mit welchem das Werkstück über 3 tangential angeordnete Einstellspindeln sehr feinfühlig auf die gewünschte Rundlaufgenauigkeit eingestellt werden kann.
• Zentrisches Spannen über ein Antriebsritzel.
• Im Lieferumfang enthalten (BB und DB):1 Satz nach außen gestufte Backen (BB) im Futter montiert,1 Satz nach innen gestufte Backen (DB),1 Spannschlüssel, Befestigungsschrauben

Technische Merkmale

• Mit je einem Satz Dreh- und Bohrbacken
• mit Spiralring
• mit radialer Feineinstellung für höchste Rundlaufgenauigkeit
• Zentrisch spannend
• Gehärtete Einstellspindeln
• zur Erhaltung der Spannkraft müssen Drehfutter regelmäßig geschmiert werden

Einsatzbereiche

• Das RÖHM Handspannfutter ZG Hi-Tru eignet sich optimal für die Bearbeitung von Werkstücken die mit höchster Rundlaufgenauigkeit gefertigt werden sollen.
• Es ist universell zu verwenden, besonders vorteilhaft aber auf Schleifmaschinen, Teilapparaten und Drehmaschinen.

Vorteile

• Einstellgenauigkeit innerhalb 0,005 mm
• Wiederholspanngenauigkeit 0,015 mm
• Induktivgehärtete Abstützfläche für Einstellspindel
• Stahlaufnahmeflansch
• Gusskörper
• Feineinstellung ohne Lösen der Futterbefestigungsschrauben

Weitere Infos

• Dreh- und Schleiffutter ZS Hi-Tru, Größe 200, 3-Backen, DIN 6350, Zylindrische Zentrieraufnahme, mit Abdichtung, mit Bohr- und Drehbacken, speziell für Schleifmaschinen
